DIN và các bộ phận tiêu chuẩn

Long đền vênh

Long đền vênh hoạt động giống như lò xo nén và tăng tính linh hoạt trong kết nối vít.

Tăng tính linh hoạt trong kết nối vít

Long đền vênh có thể chịu được lực căng trước cao

Tất cả các vòng đệm trong danh mục này đều có dạng gợn sóng, cong hoặc xoắn. Các bộ phận bị biến dạng dưới tải trọng trong quá trình lắp ráp và đàn hồi khi xảy ra tổn thất do lún. Điều này làm giảm khả năng tổn thất lực căng trước.

Phương pháp và nguyên lý

Tổng quan về vòng long đền vênh

Nguyên lý làm việc

Những vòng đệm này được tạo hình sao cho lực căng trước của kết nối vít được hấp thụ một cách đàn hồi. Kết nối sau đó được vặn chặn nhằm chống lại tổn thất lún tiềm ẩn.

Chất liệu

Các loại thép có đặc tính lò xo thường được dùng làm vật liệu cho các linh kiện này. Các vật liệu khác chỉ hữu ích trong những trường hợp đặc biệt.

Bề mặt

Sản phẩm của chúng tôi có thể được phủ các lớp hoàn thiện bề mặt khác nhau, tùy theo yêu cầu và ứng dụng. Chúng tôi luôn sẵn lòng tư vấn riêng cho bạn về hệ sơn phù hợp.

Chúng tôi cung cấp các bề mặt sau theo tiêu chuẩn:

Bằng phẳng
Kẽm cơ học
Mạ kẽm
Mạ kẽm theo tiêu chuẩn ISO
Kẽm - niken
Vảy kẽm

Tìm giải pháp phù hợp cho ứng dụng của bạn

Các loại long đền vênh

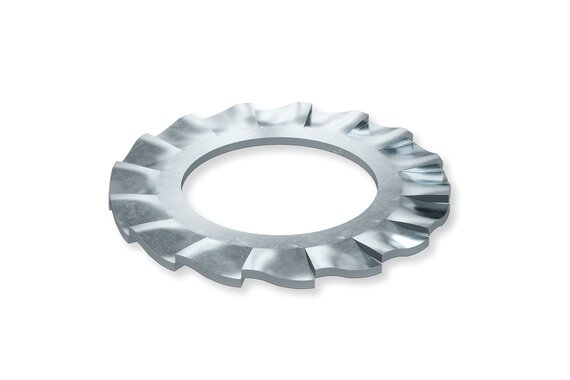

Vòng đệm hãm có răng cưa
Vòng đệm hãm có răng cưa có nhiều mấu kim loại hơi xen kẽ ở bên trong hoặc bên ngoài.
Trong quá trình lắp ráp, vòng đệm bám sâu vào bề mặt của các bộ phận được kẹp. Do có nhiều điểm tiếp xúc, vòng đệm hãm có răng cưa cũng có khả năng tiếp điện tuyệt vời và thường được sử dụng để nối đất. Vòng đệm hãm có răng cưa cũng có thể được sử dụng làm linh kiện khóa cho vít có độ bền thấp.

Tiêu chuẩn

DIN 6798 A

DIN 6798 I
Long đền vênh
Long đền vênh là các đĩa xoắn/cong có độ linh hoạt cao với một điểm bị cắt.
Đôi khi, chúng được sử dụng làm phần tử tiếp xúc hoặc để khóa vít. Xin lưu ý rằng khi lực căng trước bị tổn thất nhiều, hiệu ứng lò xo của long đền vênh và vòng đệm khóa có răng cưa đôi khi có thể khiến kết nối bị tách rời hoàn toàn.

Tiêu chuẩn

DIN 127 A

DIN 127 B

DIN 128

DIN 7980

DIN 137 A

DIN 137 B

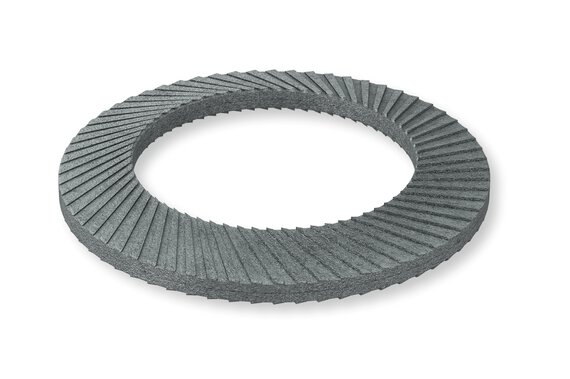

Vòng đệm hãm lò xo
Giống như lò xo đĩa, vòng đệm hãm lò xo có dạng hình nón và có gờ ở cả hai bên.
Các gờ ăn khớp vào mặt tiếp xúc, tạo ra sự vừa vặn đáng tin cậy trong quá trình lắp ráp, giúp kết nối không bị lỏng ra. Lò xo cũng chống lại tổn thất do lún.

Tiêu chuẩn

B 53070

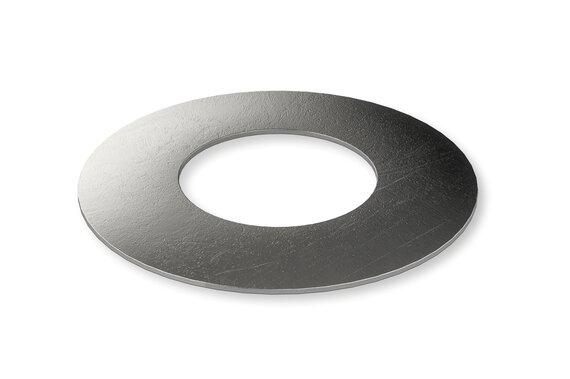

Lò xo đĩa
Giống như long đền vênh hình nón, lò xo đĩa hơi hình nón.
Tính linh hoạt của kết nối vít đạt được bằng cách sử dụng lò xo đĩa. Điều này đảm bảo mối nối chống lại sự tổn thất lực căng trước đáng kể. Nó cũng làm giảm tác động của tổn thất lún đáng kể. Cũng có thể kết hợp nhiều lò xo đĩa để điều chỉnh độ linh hoạt.

Tiêu chuẩn

DIN 2093

DIN 6796

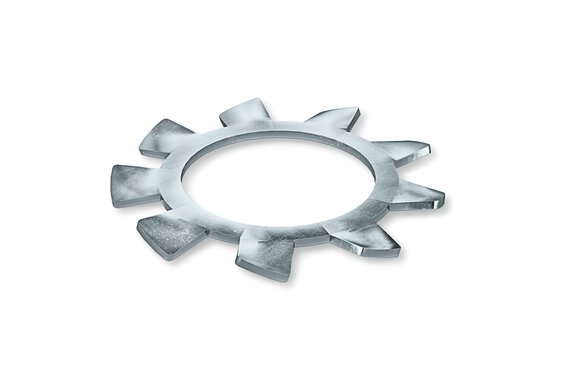

Vòng đệm hãm có răng có thể được chia thành hai loại chính
Loại A: Vòng đệm này có răng hướng ra ngoài

Loại I: Vòng đệm này có răng hướng vào trong

Các bộ phận này được sử dụng chủ yếu để tạo nên các tiếp điểm điện khi nối các bộ phận bằng thép tráng phủ. Các cạnh quay ra ngoài xuyên qua các lớp cách điện để dẫn điện. Vòng đệm hãm có răng có thể giúp ngăn vít có độ bền thấp bị lỏng lẻo.

Tiêu chuẩn

DIN 6797 A

DIN 6797 I
