Tạo ren trong kim loại

HELICOIL®

Có rất nhiều tùy chọn, từ các công cụ lắp đặt thủ công đơn giản đến các công cụ tiêu chuẩn, đến các hệ thống hoàn thiện hoàn toàn tự động.

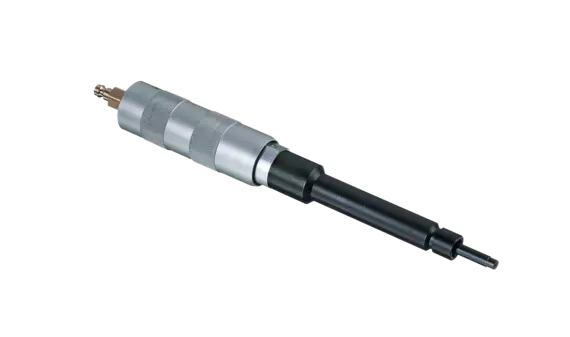

Trục gá lắp đặt cho HELICOIL® Smart – Ống lót ren có đuôi không cần phải bẻ.

Tạo ren trong kim loại

Tạo khớp nối có độ bền cao

Các giải pháp lắp ráp của chúng tôi được thiết kế dưới dạng máy trạm hoàn toàn tự động hoặc bán tự động. Tùy thuộc vào yêu cầu của bạn, các bộ phận có thể được xử lý bởi người vận hành, hệ thống xử lý, hệ thống xoay chia độ hoặc hệ thống chuyển đổi. Hãy tìm hiểu về các giải pháp lắp ráp của chúng tôi.

Phương pháp và nguyên lý

Quy trình lắp đặt HELICOIL®

Ren cấy HELICOIL® tạo ra ren có độ bền cao, chống mài mòn, chịu nhiệt với độ chính xác cao nhất bằng cách truyền lực từ cạnh này sang cạnh kia vào ren hoa tiêu. Đường kính của HELICOIL® Plus giảm trong vòng quay đầu tiên đảm bảo rằng ren cấy có thể được lắp đặt tương tự như vít.

Thao tác lắp đặt ren cấy HELICOIL® rất dễ dàng và tiết kiệm chi phí vì chỉ cần tuân theo một số quy tắc cơ bản. Để lắp ráp hiệu quả, dù là cho ứng dụng đơn lẻ hay sản xuất số lượng lớn, chúng tôi đều cung cấp nhiều loại công cụ lắp đặt thủ công và tự động.

Hệ thống HELICOIL® kết hợp mức độ phù hợp với các tiêu chuẩn và thiết kế dễ dàng lắp đặt.

Các bước lắp đặt chi tiết

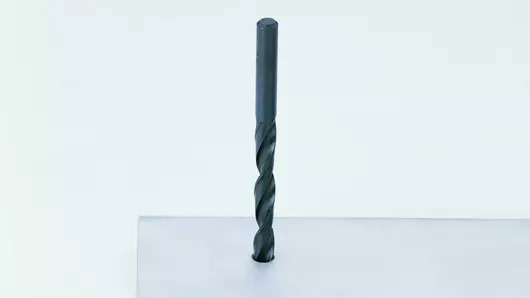

Khoan lỗ chính

Bạn có thể sử dụng mũi khoan xoắn tiêu chuẩn.
Sử dụng máy cắt góc 90° để khoét lỗ và mài nhẵn trước khi cắt ren. Đường kính ngoài của mũi khoét = DHC + 0,1 mm.

Khoan lỗ chính HELICOIL®

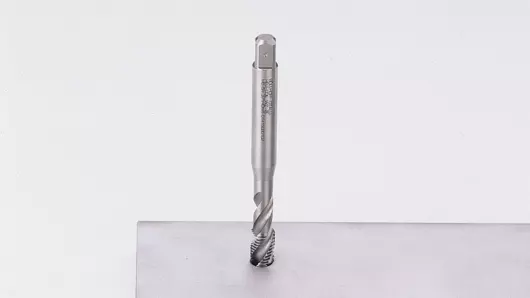

Cắt ren

Bạn nên sử dụng các mũi tarô HELICOIL® chính hãng của hệ thống chúng tôi để cắt ren hoa tiêu HELICOIL® Plus. Sử dụng thước đo ren trong HELICOIL® để xác minh rằng ren hoa tiêu là đúng với thước đo.

Cắt ren HELICOIL®

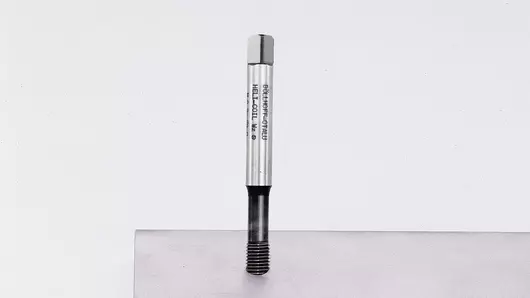

Tạo ren

Sử dụng mũi tạo ren để nhanh chóng và dễ dàng tạo ra ren trong không phoi.

Tạo ren HELICOIL®

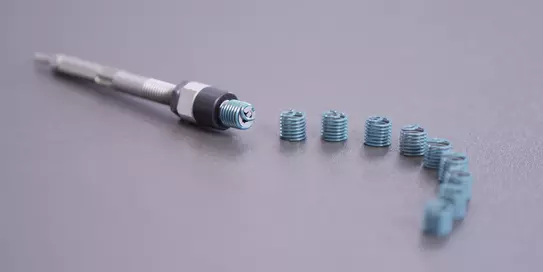

Lắp đặt ren

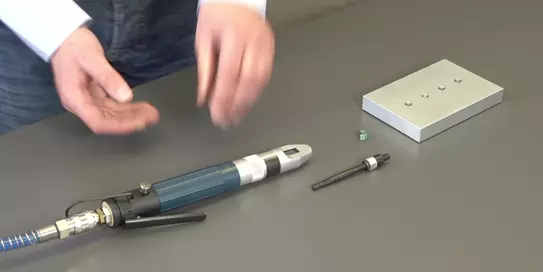

Bạn có thể tiến hành lắp đặt bằng công cụ lắp đặt thủ công, công cụ lắp đặt tự động hoặc giải pháp hoàn toàn tự động.

HELICOIL® Plus Free Running Ống lót ren cho kim loại

Tìm giải pháp phù hợp cho ứng dụng của bạn

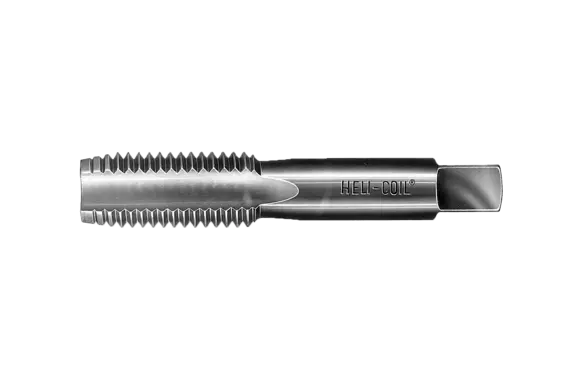

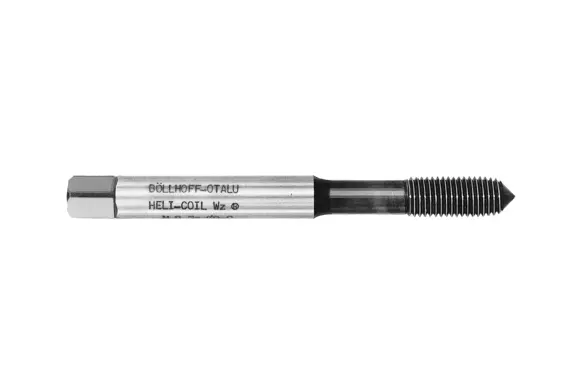

Mũi tarô HELICOIL®

Nên sử dụng các mũi tarô HELICOIL® chính hãng dành riêng cho hệ thống để cắt ren hoa tiêu HELICOIL® Plus. Chúng tôi cung cấp nhiều loại tarô thủ công và tự động thích hợp.

  • Mũi tarô cầm tay

    • Để gia công vật liệu có định mức cường độ lên đến 700 N/mm2.
    • Chỉ phù hợp với lỗ kín nếu có đủ không gian khoan tarô.
    • Yêu cầu tối thiểu là sâu hơn 1d so với chiều dài ren được cắt ra hoàn toàn.

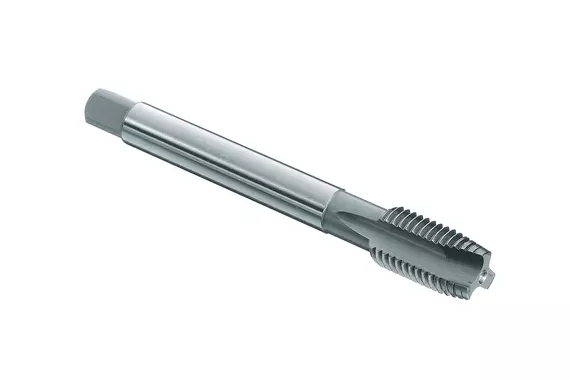

  • Mũi tarô máy

    Tùy thuộc vào ứng dụng của bạn, bạn có thể chọn từ các mũi tarô máy khác nhau.

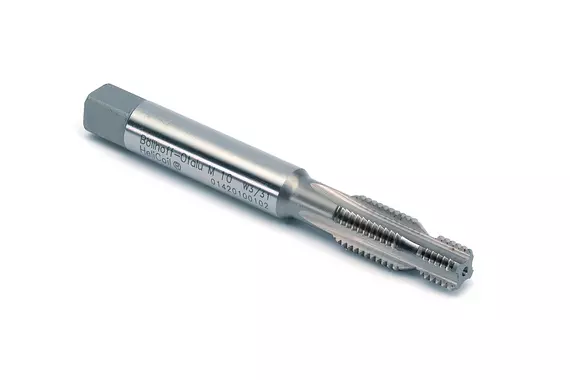

  • Công cụ khoan cắt kết hợp

    Công cụ khoan và khoan tarô kết hợp 0142.0 cho ren kẹp chặt HELICOIL® trong các ren thô và mịn theo hệ mét bị hỏng. Không cần khoan sẵn (khoan tarô).

  • Mũi tạo ren cơ khí

    Mũi tarô tạo ren HELICOIL® để sản xuất ren kẹp chặt không phoi có cấp dung sai 5H (6H mod.) cho các ống lót ren HELICOIL® . Mũi tarô tạo ren có các rãnh bôi trơn để cung cấp khả năng bôi trơn thích hợp cũng như độ sâu lớn.

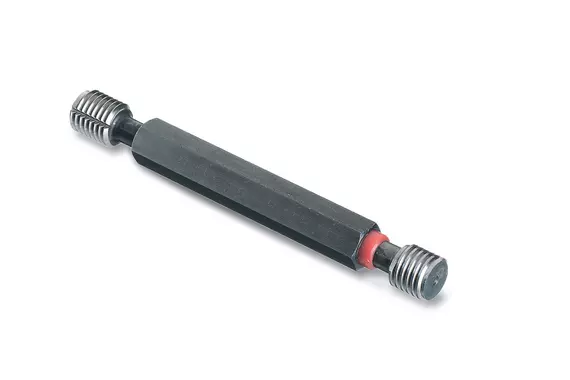

  • Thước đo ren trong

    Thước đo ren trong để kiểm tra xem các ren kẹp chặt của ống lót ren HELICOIL® được sản xuất bằng công cụ tiện ren có đúng với thước đo hay không.

Trục gá lắp đặt HELICOIL®

Trục gá lắp đặt có nhiều hình dạng khác nhau để lắp đặt HELICOIL® Plus, HELICOIL® Tangfree – Vận hành tự do và khóa vít, và HELICOIL® Smart Free Running.

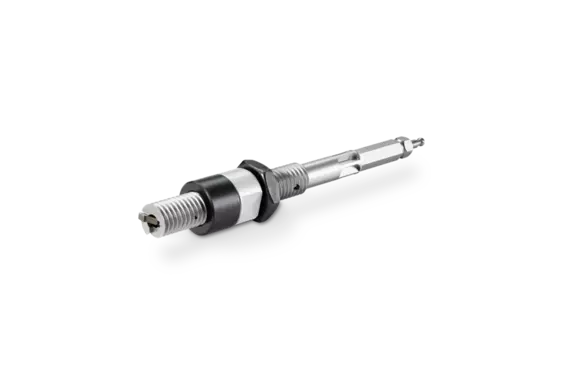

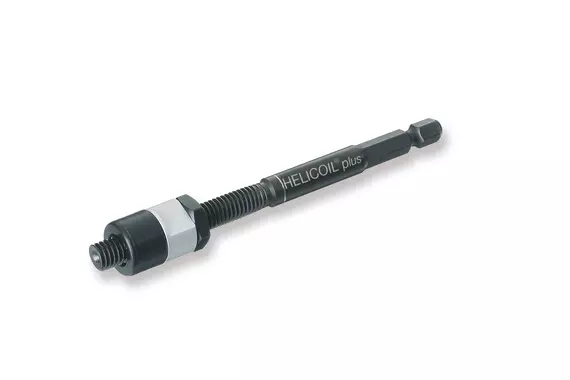

  • HELICOIL® Plus

    Phù hợp với các công cụ sau

    • Công cụ lắp đặt điện – loại E S 206 và E S 410
    • Công cụ lắp đặt chạy bằng pin – loại B S 206 và B S 824
    • Công cụ lắp đặt khí nén – P S 412 và P S 1216


    Ưu điểm

    • Chuyển đổi nhanh
    • Giảm chi phí công cụ
    • Có thể gia công gắp và thả

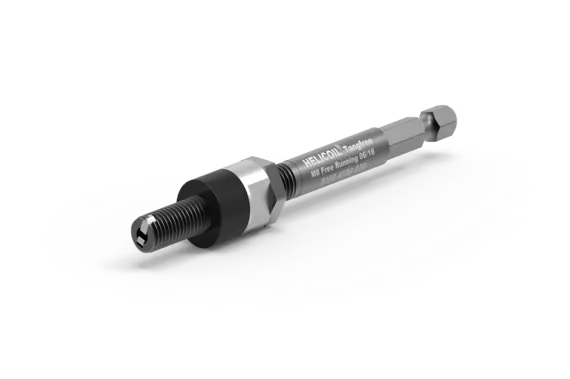

  • HELICOIL® Tangfree

    Phù hợp với các công cụ sau

    • Công cụ lắp đặt điện – Loại E‑S 206 và E‑S 410
    • Công cụ lắp đặt chạy bằng pin – Loại B‑S 206 và B‑S 824
    • Công cụ lắp đặt khí nén – P‑S 412 và P‑S 1216

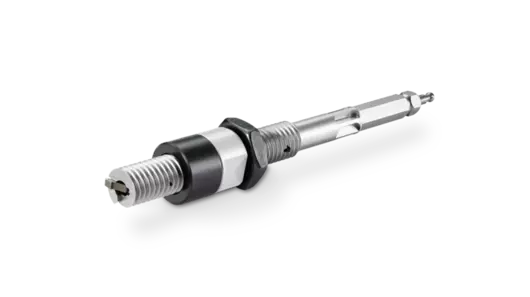

  • HELICOIL® Smart

    Trục gá lắp đặt có chốt chặn độ sâu để lắp đặt HELICOIL® Smart Vận hành tự do có kích thước từ M 4 đến M 12.

    Phù hợp với các công cụ sau

    • Công cụ lắp đặt khí nén – P‑S 408S, P‑S 10S và P‑S 12S

Các công cụ HELICOIL® có trục gá lắp đặt

Để gia công ren cấy HELICOIL® Plus, HELICOIL® Tangfree và HELICOIL® Smart. Về cơ bản, có ba loại công cụ lắp đặt khác nhau. Lựa chọn tùy thuộc vào số lượng ren cấy HELICOIL® cần gia công, vị trí của các lỗ đã khoan tarô trong phôi gia công và kích thước ren.

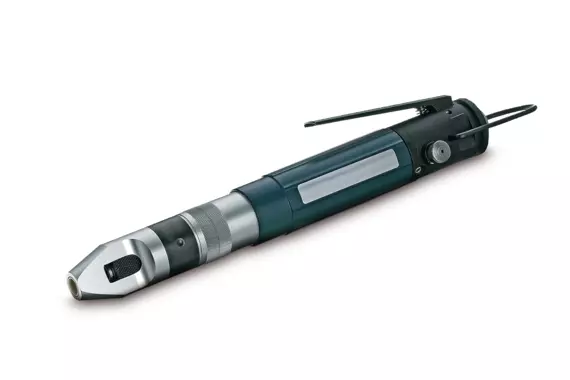

  • Loại P-S 408S

    Thông số kỹ thuật

    • Tốc độ không tải: 1500 vòng/phút tại p = 6,3 bar (có thể điều chỉnh qua áp suất không khí)
    • Mức tiêu thụ không khí: 5,5 l/s tại p = 6,3 bar
    • Mô-men xoắn: M = 4,5 Nm
    • Giá đỡ công cụ: lỗ lục giác 1/4” có vòng bi hướng tâm
    • Trọng lượng: 0,8 kg

    Phải đặt hàng riêng trục gá lắp đặt HELICOIL® Smart có chốt chặn độ sâu theo kích thước cụ thể.

  • Loại P-S 10S

    Thông số kỹ thuật

    • Tốc độ không tải: 600 vòng/phút tại p = 6,3 bar (có thể điều chỉnh qua áp suất không khí)
    • Mức tiêu thụ không khí: 5,5 l/s tại p = 6,3 bar
    • Mô-men xoắn: M = 7 Nm
    • Giá đỡ công cụ: lỗ lục giác 1/4” có vòng bi hướng tâm
    • Trọng lượng: 1,1 kg

    Phải đặt hàng riêng trục gá lắp đặt HELICOIL® Smart có chốt chặn độ sâu dựa theo kích thước.

  • Loại P-S 12S

    Thông số kỹ thuật

    • Tốc độ không tải: 380 vòng/phút tại p = 6,3 bar (có thể điều chỉnh qua áp suất không khí)
    • Mức tiêu thụ không khí: 5,5 l/s tại p = 6,3 bar
    • Mô-men xoắn: M = 10 Nm
    • Giá đỡ công cụ: lỗ lục giác 1/4” có vòng bi hướng tâm
    • Trọng lượng: 1,1 kg

    Phải đặt hàng riêng trục gá lắp đặt HELICOIL® Smart có chốt chặn độ sâu dựa theo kích thước.

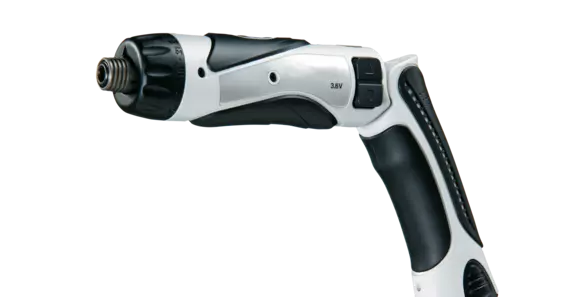

  • Loại B-S 206

    Thông số kỹ thuật

    • Tốc độ không tải: 2 giai đoạn 200 vòng/phút & 600 vòng/phút, có thể đảo ngược
    • Mô-men xoắn: Có thể điều chỉnh 21 bước 0,3 – 2,9 Nm / tối đa 4,4 Nm
    • Giá đỡ công cụ: lỗ lục giác 1/4”
    • Trọng lượng bao gồm pin: 0,5 kg
    • Pin: 3,6 V / 1,5 Ah / Thời gian sạc 30 phút.

    Phải đặt hàng riêng trục gá lắp đặt thích hợp.

  • Loại B-S 824

    Thông số kỹ thuật

    • Tốc độ không tải:
      • Giai đoạn 1 / biến 65 – 450 vòng/phút, có thể đảo ngược
      • Giai đoạn 2 / biến 200 – 1450 vòng/phút, có thể đảo ngược
    • Mô-men xoắn: Có thể điều chỉnh 19 bước 1 – 6,9 Nm / tối đa 31,9 Nm
    • Giá đỡ công cụ: mâm cặp tự định tâm 1,0 – 13 mm
    • Trọng lượng bao gồm pin: 2,0 kg
    • Pin: 15,6 V / 3 Ah / Thời gian sạc 45 phút.

    Phải đặt hàng riêng trục gá lắp đặt thích hợp.

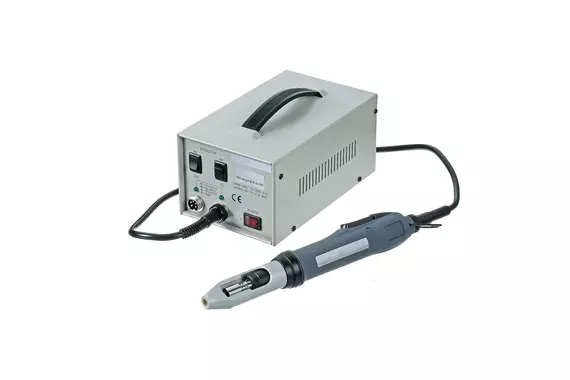

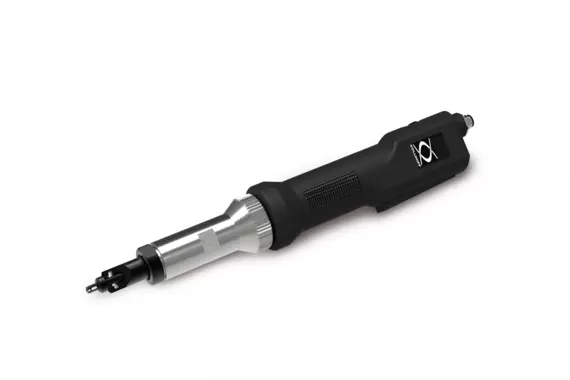

  • Loại E-S 206

    Thông số kỹ thuật

    • Tốc độ không tải: 720 vòng/phút
    • Điện áp đầu ra: 35 V DC
    • Mô-men xoắn: M = 0,45 – 0,95 Nm
      (ngắt biến vô cấp\\\ ly hợp)
    • Giá đỡ công cụ: lỗ lục giác 1/4” có vòng bi hướng tâm
    • Trọng lượng: 0,31 kg

    Phải đặt hàng riêng trục gá lắp đặt thích hợp.

  • Loại E-S 410

    Thông số kỹ thuật

    • Tốc độ không tải: 1200 vòng/phút (điều chỉnh biến) – tự động đảo ngược khi đạt đến độ sâu bắt vít
    • Mô-men xoắn: 0,9 – 3 Nm (điều chỉnh biến của cài đặt mô-men xoắn trên thiết bị điều khiển)
    • Giá đỡ công cụ: lỗ lục giác 1/4” mâm cặp thay nhanh có vòng bi hướng tâm cho trục gá lắp đặt
    • Trọng lượng: 0,57 kg

    Phải đặt hàng riêng trục gá lắp đặt thích hợp.

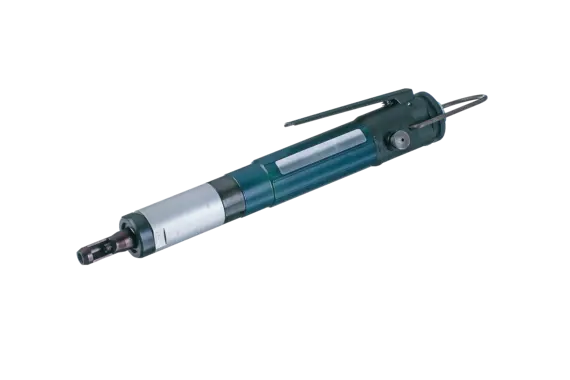

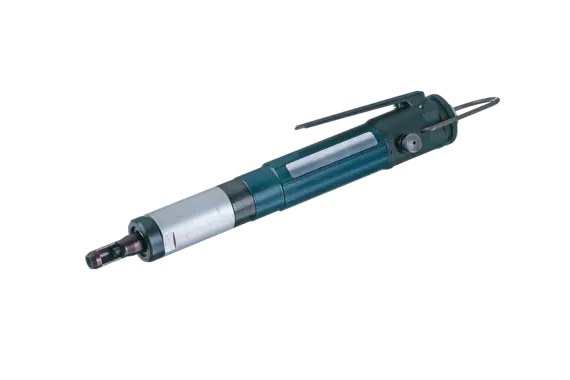

  • Loại P-S 412

    Thông số kỹ thuật

    • Tốc độ không tải: 1500 vòng/phút tại p = 6,3 bar
      (có thể điều chỉnh qua áp suất không khí)
    • Mức tiêu thụ không khí: 5,5 l/s tại p = 6,3 bar
    • Mô-men xoắn: M = 1,2 đến 4,5 Nm
      (ly hợp ngắt điều chỉnh biến)
    • Giá đỡ công cụ: lỗ lục giác 1/4” có vòng bi hướng tâm
    • Trọng lượng: 0,8 kg
  • Loại P-S 1216

    Thông số kỹ thuật

    • Tốc độ không tải: 950 vòng/phút tại p = 6,3 bar
      (có thể điều chỉnh qua áp suất không khí)
    • Mức tiêu thụ không khí: 5,5 l/s tại p = 6,3 bar
    • Mô-men xoắn: M = 1,2 đến 5,5 Nm
      (ly hợp ngắt điều chỉnh biến)
    • Giá đỡ công cụ: lỗ lục giác 1/4” có vòng bi hướng tâm
    • Trọng lượng: 0,8 kg

    Phải đặt hàng riêng trục gá lắp đặt thích hợp.

Công cụ HELICOIL® có mũi lắp ren

Để gia công ống lót ren HELICOIL® Classic, HELICOIL® Plus và HELICOIL® Tangfree. Các công cụ lắp đặt thủ công kiểm soát bước để gia công ống lót ren HELICOIL® rời và được xếp vào băng.

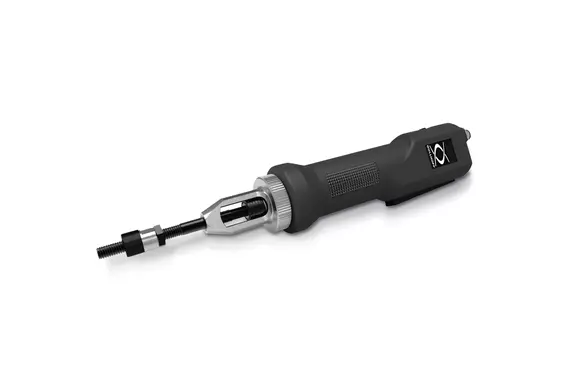

  • Loại E-PSG

    Thông số kỹ thuật

    • Tốc độ không tải: 1200 vòng/phút
      (điều chỉnh biến) – tự động đảo ngược khi đạt đến độ sâu bắt vít
    • Mô-men xoắn: 0,9 – 3 Nm (điều chỉnh biến của cài đặt mô-men xoắn trên thiết bị điều khiển)
    • Giá đỡ công cụ: Kết nối cho mũi lắp ren P‑PSG 256
    • Trọng lượng: 0,75 kg

    Thiết bị trao đổi được xác định theo loại và kích thước HELICOIL® .

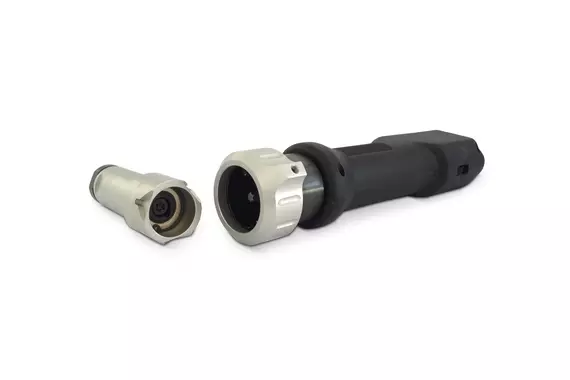

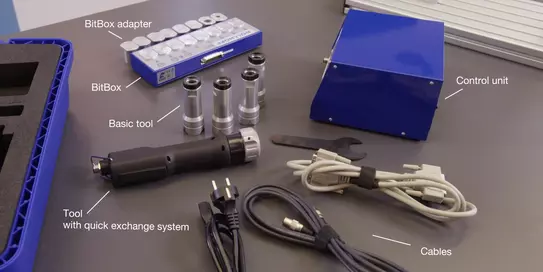

  • Loại E-PSG 256 Trao đổi nhanh

    Công cụ hoàn thiện gồm có bộ điều khiển, động cơ điện (loại Pluto 3) bao gồm hệ thống Trao đổi nhanh, BitBox với bộ chuyển đổi liên quan đến kích thước và công cụ cơ bản.

    Ưu điểm

    • Nhanh chóng thay đổi các thiết bị trao đổi dành cho nhiều loại, kích thước và độ dài HELICOIL® khác nhau
    • Tiết kiệm thời gian
    • Động cơ không chổi than cho các ứng dụng phòng sạch
    • Công cụ nhỏ gọn và có thể vận chuyển được

    Thiết bị trao đổi và BitBox được xác định theo loại và kích thước HELICOIL® .

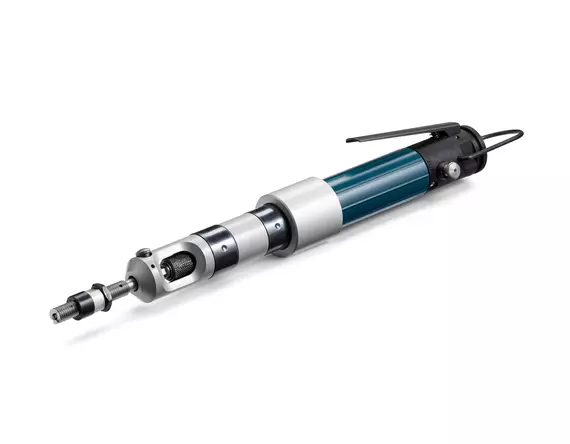

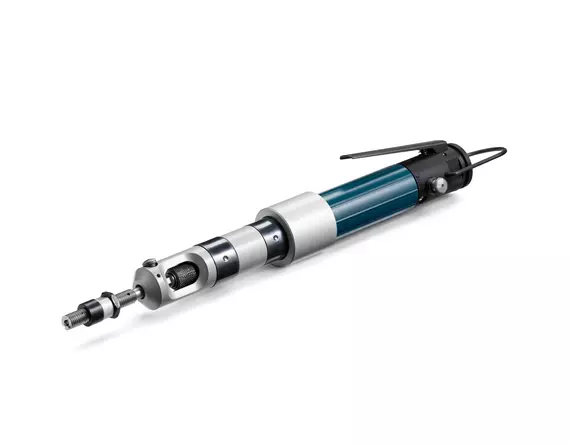

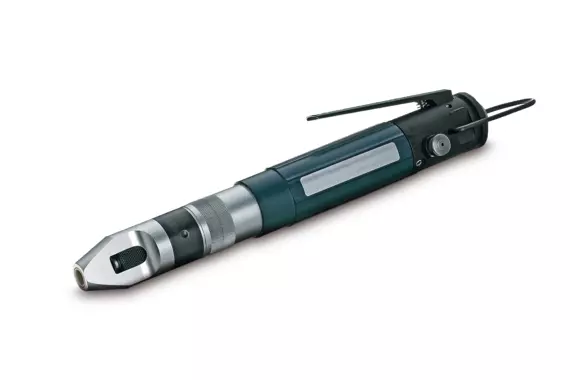

  • Loại P-PSG 256/ 714/ 1626

    Công cụ lắp đặt có động cơ khí nén có thể đảo ngược và thiết bị trao đổi liên quan đến kích thước.
    Độ sâu lắp đặt HELICOIL® được điều chỉnh bằng cách thay đổi các đĩa cân bằng.
    Công cụ này được khuyến nghị sử dụng cho sản xuất quy mô vừa và lớn.

  • Loại P-PSG 256SF/ 714SF

    Công cụ lắp đặt có động cơ khí nén có thể đảo ngược và thiết bị trao đổi liên quan đến kích thước.
    Độ sâu lắp đặt HELICOIL® được điều chỉnh bằng cách thay đổi các đĩa cân bằng.
    Công cụ này được khuyến nghị sử dụng cho sản xuất quy mô vừa và lớn.

Công cụ thủ công HELICOIL®

Dành cho ren cấy HELICOIL® Classic và HELICOIL® Plus. Có sẵn các công cụ thủ công có và không có chức năng kiểm soát bước.

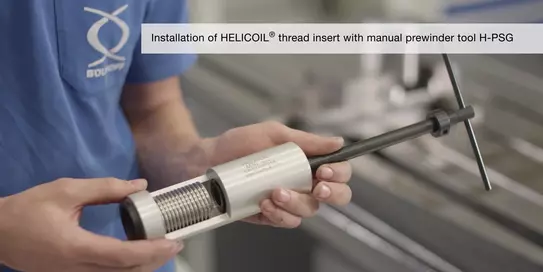

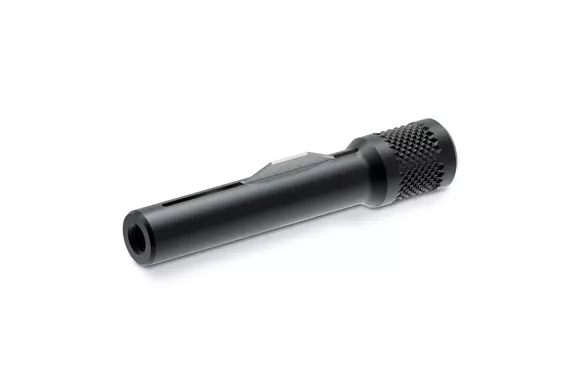

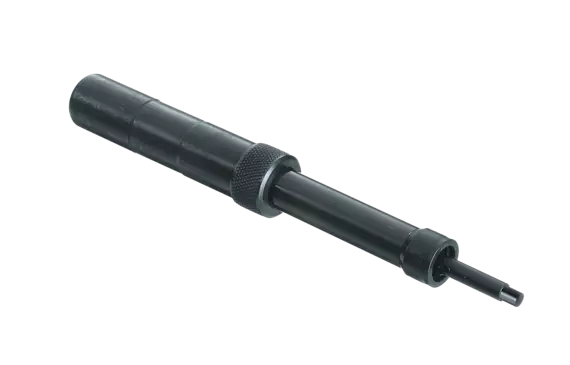

  • Loại H-PSG



    Trục gá có ren, kiểm soát bước và có chốt chặn độ sâu.

  • Loại H-M

    Công cụ vượt có chốt chặn độ sâu cho ống lót ren M 18 đến M 36.

Công cụ bẻ đuôi HELICOIL®

Để nhanh chóng và dễ dàng bẻ đuôi trên ống lót ren HELICOIL® Classic và HELICOIL® Plus.

  • Trục gá bẻ đuôi

    Công cụ bẻ đuôi HELICOIL® tiêu chuẩn để loại bỏ phần đuôi mà không làm giảm hiệu suất. Dễ sử dụng, tiết kiệm chi phí và phù hợp với ống lót ren HELICOIL® Plus và HELICOIL® Classic có độ dài từ 1 d đến 2 d.

  • Loại TB-M

    Công cụ bẻ đuôi HELICOIL® cơ khí TB-M để loại bỏ phần đuôi mà không làm giảm hiệu suất. Dễ sử dụng, tiết kiệm chi phí và phù hợp với HELICOIL® Plus và HELICOIL® Classic từ 1 d đến 2 d.

  • Loại TB-P

    Công cụ bẻ đuôi HELICOIL® khí nén TB-P để loại bỏ phần đuôi mà không làm giảm hiệu suất. Dễ sử dụng, tiết kiệm chi phí và phù hợp với ống lót ren HELICOIL® Plus và HELICOIL® Classic có độ dài từ 1 d đến 2 d.

Công cụ tháo HELICOIL®

Để tháo ren cấy HELICOIL® theo cách thủ công và cơ học

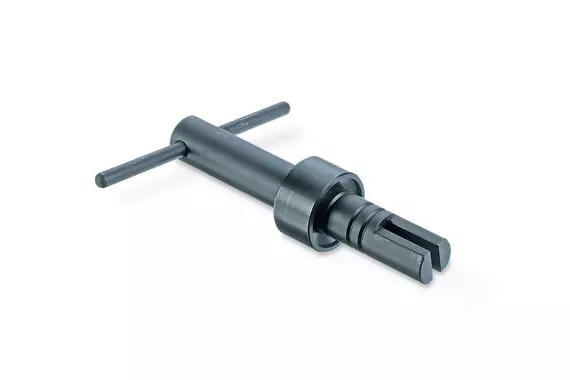

  • Công cụ tháo

    Hoạt động tháo dỡ thủ công có thể được thực hiện bằng tay quay tarô hoặc chìa vặn mũi taro bánh cóc; tháo dỡ cơ khí bằng tuốc nơ vít không dây.
    Các kích thước khác theo yêu cầu.



Phụ kiện HELICOIL®

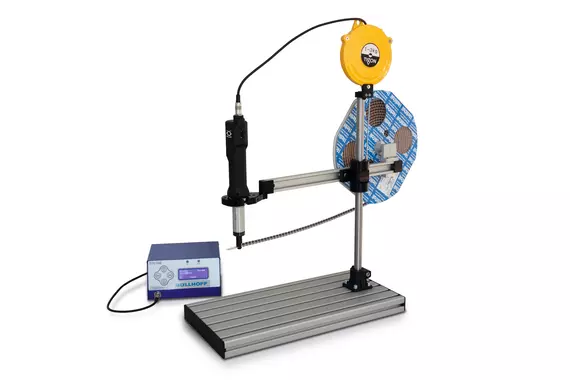

  • Giá đỡ song song, loại S

    Ưu điểm

    • Hợp lý hóa
    • Định vị nhanh chóng và đáng tin cậy, đặc biệt với kích thước nhỏ hơn
    • Dễ xử lý, làm việc không mệt mỏi


    Thông số kỹ thuật

    • Bán kính hoạt động: 130 mm – 450 mm
    • Độ cao hoạt động: 50 mm – 450 mm
    • Trọng lượng không bao gồm công cụ: 8 kg
    • Mức độ hấp thụ mô-men xoắn: tối đa 15 Nm

Tự động hóa

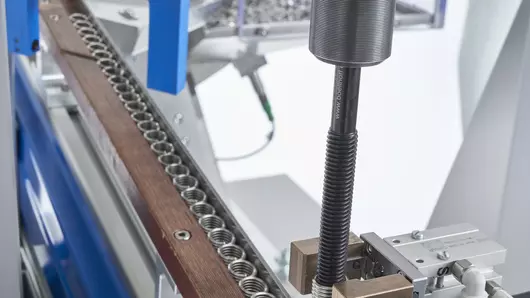

Công cụ lắp đặt tự động HELICOIL®

Quy trình lắp đặt ren cấy HELICOIL® tiết kiệm chi phí cũng quan trọng như tiêu chuẩn chất lượng cao của chúng. Sản phẩm của chúng tôi bao gồm các mô hình được tích hợp vào các quy trình tự động và hệ thống hoàn thiện.
