Tán đinh

RIVSET®

Hệ thống tán đinh tự xuyên dành cho các khớp nối hoàn chỉnh

Hệ thống tán đinh tự xuyên RIVSET®

Ghép nối vật liệu có độ bền cao và đáng tin cậy

Quy trình tạo nên các khớp nối có độ bền cơ học từ cùng một loại vật liệu hoặc từ các loại vật liệu khác nhau. Cũng có thể tạo ra các khớp nối đa lớp.

Điểm cộng

Ưu điểm của hệ thống tán đinh tự xuyên RIVSET®

Ghép nối nguội

Nhiệt không được đưa vào trong khu vực ghép nối, do đó không có nguy cơ gây biến dạng bộ phận.
Giải pháp dành riêng cho khách hàng

Hệ thống tán đinh tự xuyên RIVSET® có thể được điều chỉnh linh hoạt để đáp ứng các yêu cầu của bạn.
Tích hợp dễ dàng

Hệ thống tán đinh tự xuyên RIVSET® dễ dàng tích hợp vào các dây chuyền sản xuất hiện có.

Phương pháp và nguyên lý

Cấu hình của RIVSET®

Dòng sản phẩm thuộc hệ thống tán đinh tự xuyên RIVSET® bao gồm các hệ thống thủ công và hệ thống sản xuất hoàn toàn tự động. Các hệ thống của chúng tôi được thiết kế cho nhiều ứng dụng và có thể thích ứng với các môi trường sản xuất cụ thể. Cấu hình của các bộ phận hệ thống khác nhau – bộ nguồn, bộ nạp liệu, công cụ, bảng điều khiển và trực quan hóa – có độ linh hoạt cao. Ứng dụng của bạn sẽ quyết định hệ thống.

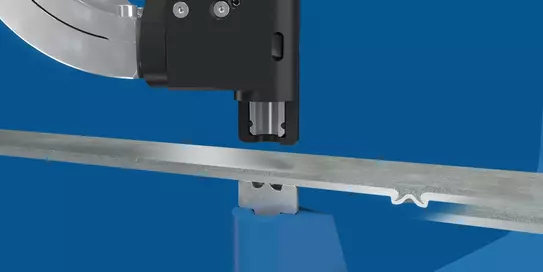

Tán đinh tự xuyên RIVSET® Quá trình đặt

Chúng tôi luôn sẵn sàng trợ giúp

Bạn có bất kỳ câu hỏi hoặc đang có dự án nào không?

Hãy cho chúng tôi biết - chúng tôi sẽ liên lạc với bạn

Liên hệ với chúng tôi

Tìm giải pháp phù hợp cho ứng dụng của bạn

Hệ thống lắp đặt RIVSET®

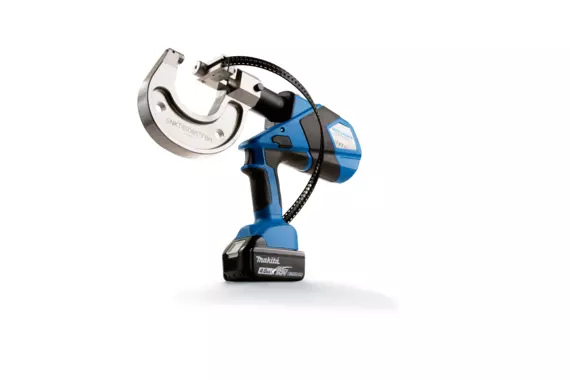

RIVSET® Portable C
Ưu điểm

Chu kỳ lắp đặt được xác định

Điều chỉnh áp suất chính xác qua màn hình

Kiểm soát áp suất kỹ thuật số

Sử dụng năng lượng pin

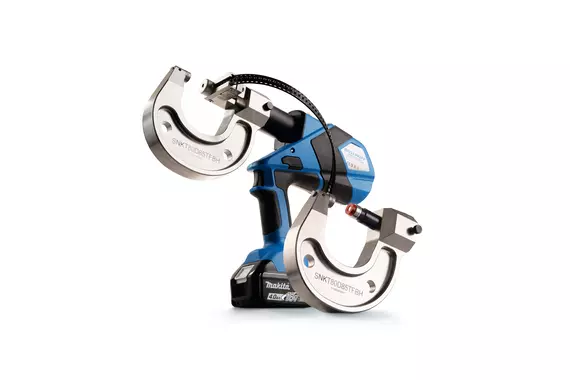

Bạn có thể thay đầu đinh tán tự xuyên trực tiếp tại nơi lắp đặt.

Portable C có sẵn hai mẫu mã, phiên bản nạp băng cho đinh tán bán hình ống cuộn băng và phiên bản đục lỗ từ tính để chèn đinh tán bán hình ống đơn.
Bạn có thể thay đầu đinh tán tự xuyên trực tiếp tại nơi lắp đặt.

Thiết bị cơ bản cũng phù hợp để gia công khuôn WELTAC® .
Đến hướng dẫn vận hành RIVSET® Portable C của chúng tôi

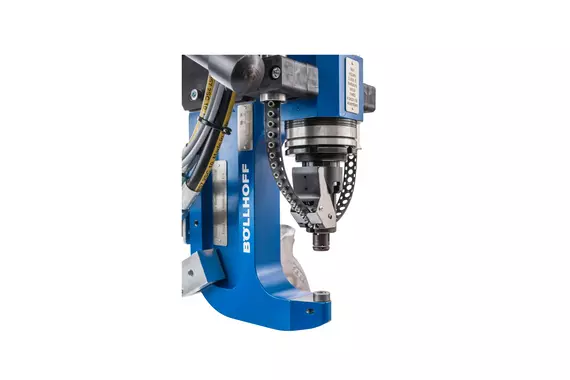

RIVSET® Classic
Đặc điểm

Đầu nạp và lắp đặt đinh tán có đường viền giao thoa tối thiểu để tiếp cận tối ưu với điểm ghép nối

Thao tác của bộ phận hoặc công cụ lắp đặt

Gia công đinh tán tự xuyên cuộn băng hoặc đinh tán tự xuyên riêng lẻ bằng cách nạp đinh tán đơn thủ công

Thiết kế cơ học mạnh mẽ, chắc chắn để mang lại tuổi thọ lâu dài cho các bộ phận đầu lắp đặt chịu tải

Dễ dàng xử lý

Hệ thống tán đinh tự xuyên mạnh mẽ và linh hoạt

Dễ dàng xử lý công cụ lắp đặt theo cách thủ công

Hành trình lắp đặt có thể được điều chỉnh thủ công

Phiên bản tùy chọn để sản xuất biển báo giao thông

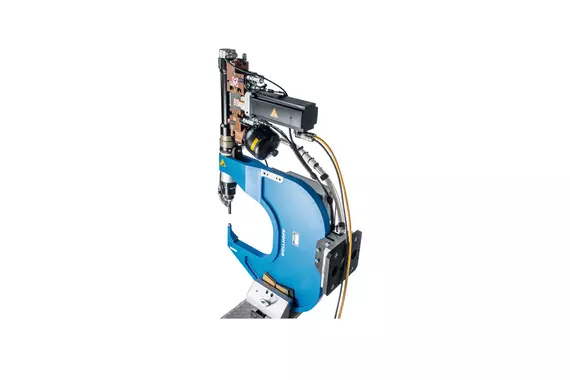

RIVSET® Tự động hóa EH
Công cụ lắp đặt RIVSET® Tự động hóa EH có dạng mô-đun và có thể được cấu hình cho đinh tán RIVSET® SKR cũng như đinh tán RIVSET® HDX.

Đặc điểm

Các bộ phận có cấu trúc mô-đun

Cấu hình phần cứng phi tập trung với hệ thống điều khiển tập trung của các mô-đun riêng lẻ qua hệ thống BUS

Tốc độ: Thời gian gia công được tối ưu hóa ≤ 1,5 giây với mỗi đinh tán (tùy thuộc vào công cụ lắp đặt)

Tính khả dụng của máy ổn định > 99,5 %

Lực của dụng cụ gá kẹp phôi được điều chỉnh bằng lò xo nén

Chức năng Trục thứ 7 được bao gồm trong quá trình kích hoạt

Nhiều hình ảnh trực quan của 1 đến 5 thiết bị

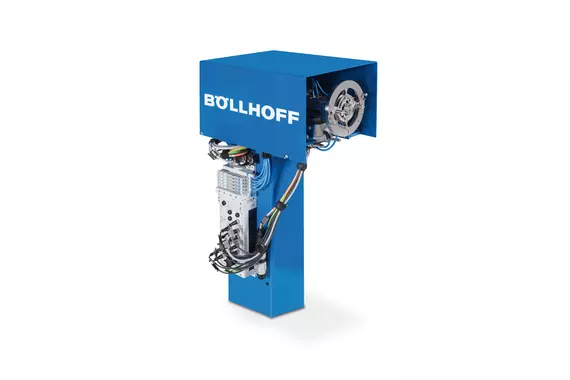

RIVSET® Tự động hóa E
Trải nghiệm các chức năng và tính linh hoạt trong khi sử dụng. Sự kết hợp của tính khả dụng tối đa và nỗ lực bảo trì tối thiệu chính là cơ sở để sản xuất thành công.

Đặc điểm

Thông minh: Cấu trúc mô-đun và hướng dẫn sử dụng máy mở rộng

Nhanh chóng: Cấu hình máy cắm và chạy

Linh hoạt: Truy cập vào phần mềm điều khiển từ xa

Mạnh mẽ: CPU nhanh, hiệu năng cao

Cắm và chạy: Bảng điều khiển di động cho nhiều bộ điều khiển khi vận hành thử nghiệm

Lĩnh vực ứng dụng

Sản xuất quy mô lớn với độ linh hoạt tối đa trong quá trình lập kế hoạch sản xuất

Mô-đun tùy chọn

Mô-đun cho RIVSET® Tự động hóa

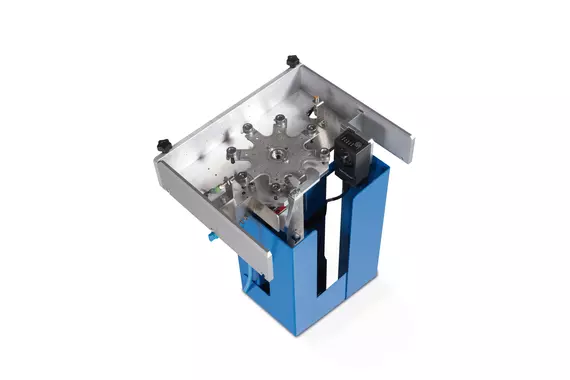

Hệ thống thay khuôn
Đặc điểm

Ngăn chứa cho tối đa tám khuôn

Thay khuôn trong khoảng 6,0 giây

Nhận dạng khuôn thông qua vị trí của ngăn chứa

Phân bổ ID khuôn cho từng điểm ghép nối

Khóa khuôn trong ngăn chứa khuôn của công cụ lắp đặt

Nhận dạng khuôn tùy chọn thông qua mã hóa thân khuôn bằng cảm biến camera
Băng nạp liệu
Đặc điểm

Gồm có trạm tải và giá đỡ băng trên công cụ lắp đặt

Có thể gia công tối đa tám độ dài đinh tán khác nhau trong một băng

Chứa tối đa 49 chiếc đinh tán trong mỗi băng

Tốc độ thay băng nhanh – khoảng 4,0 giây

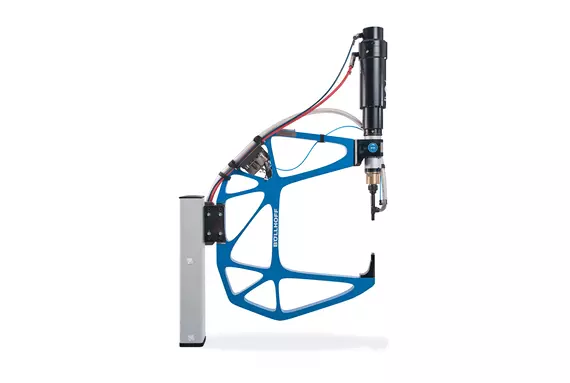

Thế hệ khung chữ C mới
Đặc điểm

Quá trình thiết kế các công cụ lắp đặt đinh tán tự xuyên, cho dù là phiên bản mới hay sửa đổi, đều được rút ngắn đáng kể.

Khung chữ C mới làm giảm trọng lượng trung bình xuống 20% và nhờ đó tạo nên một thiết kế nhỏ gọn.

Các lỗ gần như song song của khung chữ C hỗ trợ cải thiện chất lượng kết nối.

Bạn có thể tự cấu hình các công cụ lắp đặt đinh tán.
