Tán đinh

RIVKLE®

Hệ thống gia công cho đai ốc và đinh tán đầu chìm

RIVKLE® B2007 – Công cụ lắp đặt không dây để gia công đai ốc và đinh tán đầu chìm RIVKLE® (M 3 đến M 10)

Công cụ gia công thủ công và tự động

Tạo ren trong các bộ phận có thành mỏng

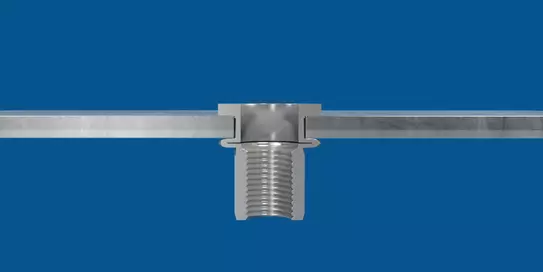

Đai ốc và đinh tán đầu chìm RIVKLE® là giải pháp linh hoạt để ghép nối ren đai ốc hoặc bu lông chịu lực vào các bộ phận có thành mỏng khi không thể sử dụng ren đã cắt do độ dày của thành không đủ. Để đảm bảo quá trình gia công tối ưu, chúng tôi cung cấp nhiều loại công cụ – từ thủ công đến tự động.

Phương pháp và nguyên lý

Công nghệ gia công RIVKLE®

Quá trình lắp đặt sử dụng ví dụ về phương pháp hành trình trục chính

Ở đây, đai ốc hoặc đinh tán đầu chìm RIVKLE® được vặn vào, nén lại rồi vặn ra.

Ưu điểm cho bạn: một quy trình nhanh hơn và dễ dàng hơn.

Đai ốc đinh tán đầu chìm RIVKLE® Quy trình tán đinh

Tán đinh kiểm soát hành trình

Bảng sản phẩm trong danh mục RIVKLE® của chúng tôi là hướng dẫn để điều chỉnh hành trình lắp đặt S được sử dụng với đai ốc hoặc đinh tán đầu chìm RIVKLE® cụ thể để tối ưu quy trình tán đinh.

Ưu điểm cho bạn: Một quy trình nhanh hơn và dễ dàng hơn.



Tán đinh kiểm soát áp suất

Với phương pháp kiểm soát hành trình, công cụ tán đinh tạo áp suất tán đinh tối đa trên toàn bộ phạm vi hoạt động. Trong một số trường hợp, điều này sẽ dẫn đến việc các đai ốc và đinh tán đầu chìm bị siết quá chặt hoặc quá lỏng do độ dày của các bộ phận khác nhau.

Hiện tượng này được ngăn chặn nhờ phương pháp kiểm soát áp suất, vì áp suất đinh tán được tạo ra và kiểm soát độc lập với độ dày phôi.

Ưu điểm của bạn: có thể tối ưu hóa quy trình tán đinh trong phôi gia công có độ dày khác nhau và lặp lại quá trình lắp đặt thành phần RIVKLE® . Với phương pháp tán đinh kiểm soát áp suất, tuổi thọ của trục gá sẽ tăng lên.

Hướng dẫn vận hành

Diễn đàn kỹ thuật

Bạn đang tìm tài liệu hướng dẫn vận hành của một công cụ cụ thể hoặc bạn muốn biết cách bảo trì máy của mình? Tất cả thông tin chuyên dụng chỉ cách bạn một cú nhấp chuột.

Đến hướng dẫn vận hành RIVKLE® của chúng tôi

Tìm giải pháp phù hợp cho ứng dụng của bạn

Công cụ lắp đặt thủ công vận hành bằng tay cho RIVKLE®

  • RIVKLE® OPTEX

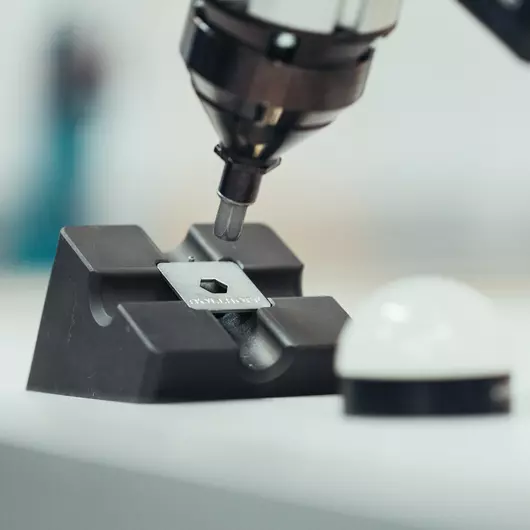

    Tạo lỗ lục giác từ các lỗ khoan tròn và lắp đặt đai ốc đinh tán đầu chìm RIVKLE® .

    Công dụng

    • Lắp ghép riêng lẻ

    Thông số kỹ thuật

    • Hành trình lắp đặt tối đa: 7 mm
    • Độ dày bộ phận có thể đóng dập: 0,5 đến tối đa 2,5 mm trên tấm thép và nhôm
    • Trọng lượng: 2,1 kg

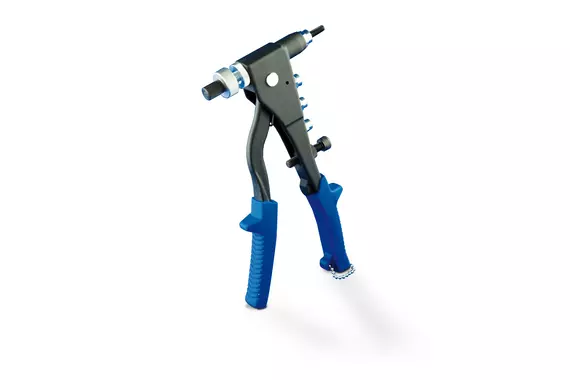

  • RIVKLE® M2007

    Phương thức hoạt động

    Vặn vào và vặn ra qua chức năng bánh cóc

    Công dụng

    • Dành cho số lượng nhỏ và để sửa chữa

    Thông số kỹ thuật

    • Công suất: tối đa 2 RIVKLE®/phút
    • Trọng lượng: 1,2 kg

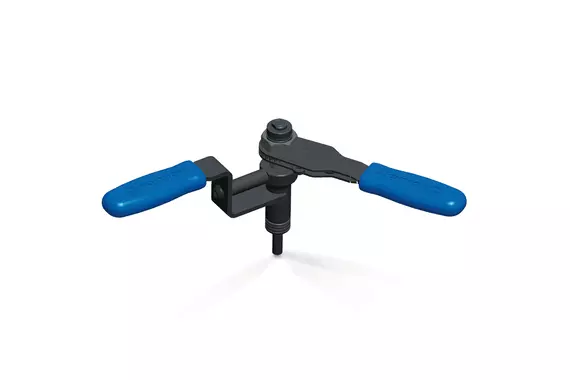

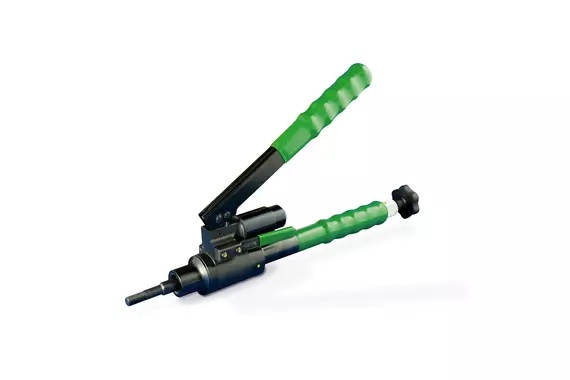

  • RIVKLE® BRK 01

    Phương thức hoạt động

    Vặn vào và vặn ra đinh tán qua đai ốc có khía. Nén bằng cơ chế đòn bẩy của công cụ vận hành bằng tay.

    Công dụng

    • Lắp ghép riêng lẻ

    Thông số kỹ thuật

    • Công suất: tối đa 4 RIVKLE®/phút
    • Trọng lượng: 0,6 kg

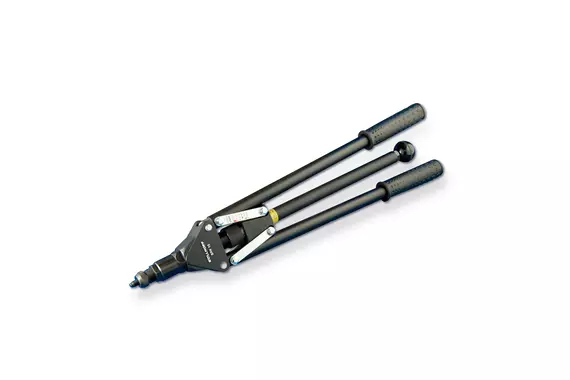

  • RIVKLE® BRK 10

    Phương thức hoạt động

    Vặn vào và vặn ra đinh tán bằng trục chính máy khoan. Tán đinh theo cơ chế đòn bẩy tối ưu. Điều chỉnh hành trình nhanh thực tế.

    Công dụng

    • Sản xuất quy mô nhỏ

    Thông số kỹ thuật

    • Công suất: tối đa 5 RIVKLE®/phút
    • Trọng lượng: 1,9 kg

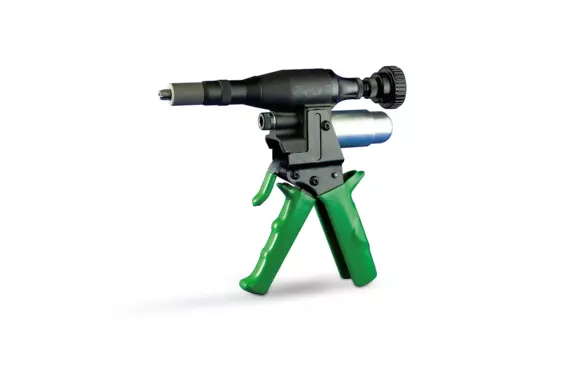

  • RIVKLE® ES 51

    Phương thức hoạt động

    Vặn vào và vặn ra bằng tay quay. Nén bằng cơ chế đòn bẩy nhẹ nhàng được hỗ trợ bởi bơm thủy lực tích hợp.

    Công dụng

    • Lắp ghép riêng lẻ

    Thông số kỹ thuật

    • Công suất: tối đa 4 RIVKLE®/phút
    • Trọng lượng: 2,7 kg

Công cụ lắp đặt cơ khí cho RIVKLE®

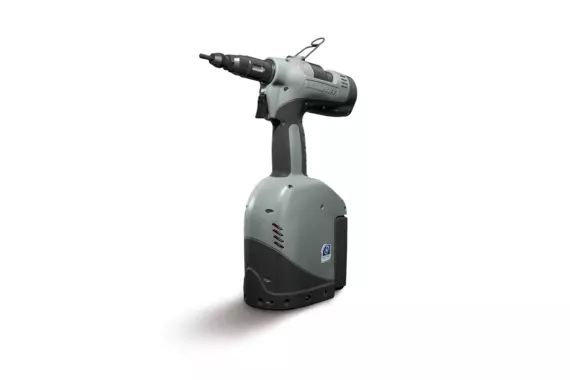

  • RIVKLE® B2007

    Thiết kế không dây giúp RIVKLE® B2007 trở nên cực kỳ linh hoạt. Công nghệ Li-ion đảm bảo đủ thời gian vận hành.

    Công dụng

    • Được thiết kế để sử dụng trong các môi trường công nghiệp đầy thách thức.

    Thông số kỹ thuật

    • Công suất: tối đa 24 RIVKLE®/phút
    • Hành trình lắp đặt tối đa: 8 mm
    • M3 – M10 làm bằng thép
    • Áp suất lắp đặt tối đa: 3.000 N đến 22.000 kN
    • Trọng lượng: 2,49 kg

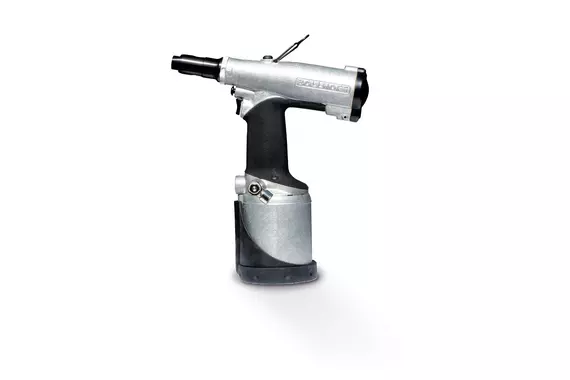

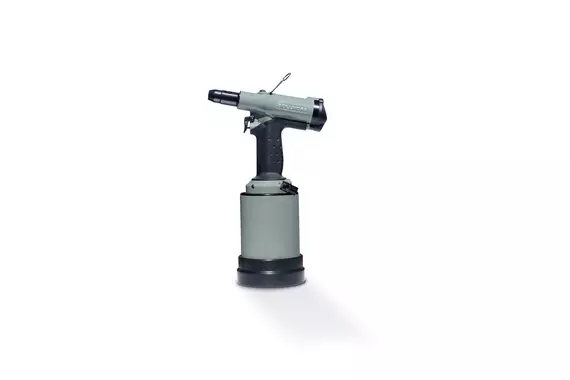

  • RIVKLE® P1007

    Công cụ thủy lực/khí nén đa chiều cho đai ốc và đinh tán đầu chìm RIVKLE®

    Phương thức hoạt động

    • Vặn các đai ốc và đinh tán đầu chìm vào qua tự động hóa cảm ứng.
    • Đinh tán chỉ với một công tắc truyền động.
    • Lắp đặt giám sát lực, đặt lực theo mã màu.

    Công dụng

    • Sản xuất quy mô vừa đến quy mô lớn

    Thông số kỹ thuật

    • Công suất: tối đa 15 RIVKLE®/phút
    • Hành trình lắp đặt tối đa: 7 mm
    • M3 - M6 thép và thép không gỉ; M8 nhôm
    • Áp suất lắp đặt tối đa: 13.000 kN
    • Trọng lượng: 1,8 kg

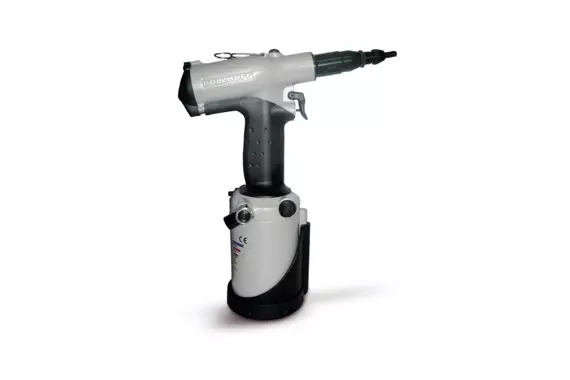

  • RIVKLE® P2007

    Công cụ thủy lực/khí nén đa chiều để gia công đinh tán đầu chìm RIVKLE®

    Phương thức hoạt động

    Vặn các đai ốc và đinh tán đầu chìm vào qua tự động hóa cảm ứng.
    Gia công đinh tán chỉ với một công tắc truyền động. Giám sát áp suất lắp đặt. Điều chỉnh áp suất thông qua mã màu.

    Công dụng

    • Sản xuất quy mô vừa và quy mô lớn

    Thông số kỹ thuật

    • Công suất: tối đa 32 RIVKLE®/phút
    • Hành trình lắp đặt tối đa: 7 mm
    • M4 - M10 thép; M5 - M12 nhôm; M4 - M8 thép không gỉ
    • Hành trình lắp đặt tối đa: 21.000 kN
    • Trọng lượng: 2,2 kg

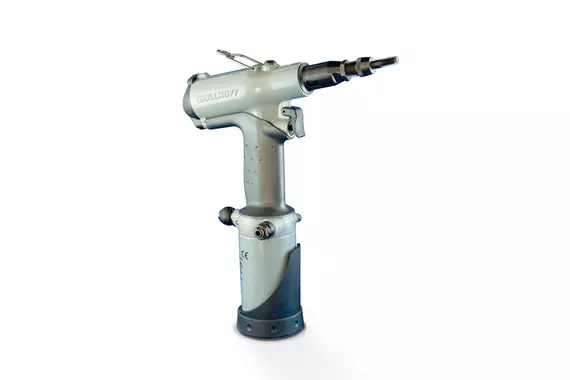

  • RIVKLE® P2005

    Công cụ thủy lực/khí nén đa chiều để gia công đai ốc và đinh tán đầu chìm RIVKLE®. Vặn các đai ốc và đinh tán đầu chìm vào qua tự động hóa cảm ứng.

    Phương thức hoạt động

    Gia công đinh tán chỉ với một công tắc truyền động. Điều chỉnh hành trình qua vòng điều chỉnh.

    Công dụng

    • Sản xuất quy mô lớn

    Thông số kỹ thuật

    • Công suất: tối đa 15 RIVKLE®/phút
    • Hành trình lắp đặt tối đa: 7 mm
    • M3 - M12 thép và nhôm; M3 - M10 thép không gỉ
    • Hành trình lắp đặt tối đa: 21.000 N tại 5,5 – 7,0 bar
    • Trọng lượng: 2,6 kg
  • RIVKLE® P2007 PN

    Công cụ thủy lực/khí nén đa chiều cho đai ốc và đinh tán đầu chìm RIVKLE® PN

    Phương thức hoạt động

    • Vặn các đai ốc và đinh tán đầu chìm vào qua tự động hóa cảm ứng – đinh tán chỉ với một công tắc truyền động.
    • Giám sát lực lắp đặt.
    • Lắp đặt giám sát lực, đặt lực theo mã màu.

    Công dụng

    • Sản xuất quy mô vừa và quy mô lớn

    Thông số kỹ thuật

    • Công suất: tối đa 15 RIVKLE®/phút
    • Hành trình lắp đặt tối đa: 14 mm
    • M4 - M8 thép
    • Áp suất lắp đặt tối đa: 14.500 kN
    • Trọng lượng: 2,4 kg
  • RIVKLE® P3007 PN

    Công cụ thủy lực/khí nén đa chiều cho đai ốc và đinh tán đầu chìm RIVKLE® PN

    Phương thức hoạt động

    • Vặn các đai ốc và đinh tán đầu chìm vào qua tự động hóa cảm ứng – đinh tán chỉ với một công tắc truyền động.
    • Giám sát lực lắp đặt.
    • Lắp đặt giám sát lực, đặt lực theo mã màu.

    Công dụng

    • Sản xuất quy mô vừa và quy mô lớn

    Thông số kỹ thuật

    • Công suất: tối đa 14 RIVKLE®/phút
    • Hành trình lắp đặt tối đa: 14 mm
    • M8 và M10 thép và thép không gỉ
    • Áp suất lắp đặt tối đa: 25.000 kN
    • Trọng lượng: 3,1 kg

Công cụ lắp đặt tự động cho RIVKLE®

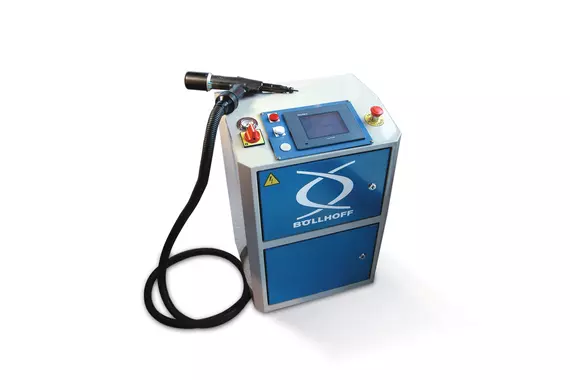

  • RIVKLE® EPK

    Phương thức hoạt động

    Công cụ điều chỉnh áp suất, giám sát đường dẫn để kiểm soát chất lượng hoàn thiện của quy trình tán đinh, với tín hiệu cảnh báo lỗi. Vặn RIVKLE® vào qua tự động hóa cảm ứng trên trục chính, tự động vặn ra sau khi tán đinh.

    Mẫu mã

    • RIVKLE® EPK với các phiên bản EPK C (M4 đến M10) hoặc EPK HP  (M8 đến M14)
    • EPK C với đầu lắp đặt dạng súng hoặc dạng thanh
    • EPK HP với phiên bản đầu lắp đặt dạng thanh   của EPK C với lực tán đinh tăng.

    Công dụng

    • Sản xuất quy mô lớn
    • Các tiêu chuẩn chất lượng cao
    • Bộ phận an toàn
    • Yêu cầu về tài liệu

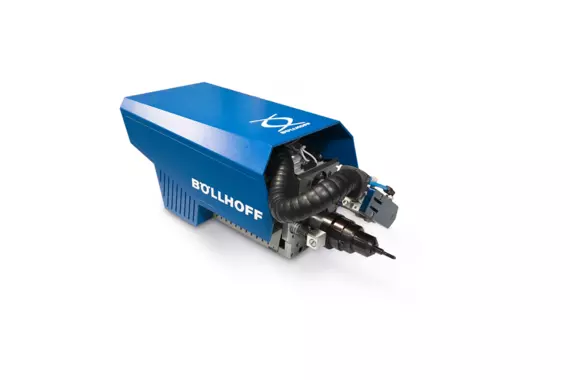

  • RIVKLE® HSA 2.0

    Phương thức hoạt động

    Đầu lắp đặt này phù hợp để lắp đặt đai ốc và đinh tán đầu chìm tự động. Đinh tán đầu chìm RIVKLE® được nạp liệu bằng băng tải xoắn ốc rung hoặc các hệ thống phân phối khác. Kiểm soát quy trình được tích hợp. Đai ốc và đinh tán đầu chìm RIVKLE®  có thân hình lục giác có thể được nạp liệu dễ dàng và trực tiếp một cách chính xác ở mọi vị trí trong không gian, ngay cả khi bị lộn ngược.

    Thông số kỹ thuật

    • Thời gian tải: khoảng 2,8 giây
    • Gia công đinh tán: khoảng 2 giây
    • Hành trình lắp đặt tối đa: 28 mm
    • Áp suất lắp đặt tối đa: 5.000 đến 32.000 kN
    • Trọng lượng: 23 kg

Phụ kiện

  • RIVKLE® FC340

    Phù hợp với các công cụ lắp đặt: RIVKLE® B2007, P1007, P2007, P3007, P2007 PN và P3007 PN.

    Đặc điểm

    • Phạm vi đo lường: 0 đến 40 kN
    • Độ chính xác khi đo lường: ± 3 %
    • Khu vực ứng dụng: M3 đến M16

    Ưu điểm

    • Dễ vận hành: một chu kỳ đinh tán → hiển thị lực tán đinh
    • Không cần thiết lập
    • Tương thích với tất cả các công cụ lắp đặt RIVKLE® kiểm soát lực

Thông tin chi tiết

Tải xuống

Bạn có quan tâm đến RIVKLE® của chúng tôi? Vui lòng tải thêm thông tin tại đây.
