Tạo ren trong kim loại

KOBSERT®

Công cụ lắp đặt để lắp ráp ống lót ren trong vật liệu kim loại

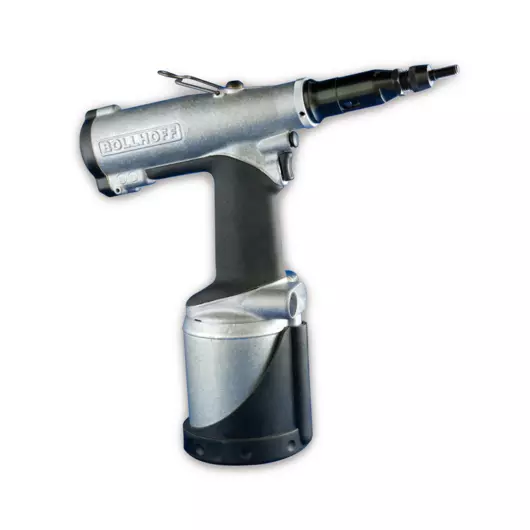

KOBSERT® 2005 K – Công cụ lắp đặt cơ khí với truyền động thủy lực/khí nén để lắp ráp hàng loạt, tiết kiệm chi phí

Công cụ lắp đặt để lắp ráp thủ công và sản xuất hàng loạt

Độ bền cao, chống rung và chống xoắn

Ống lót ren của chúng tôi là giải pháp lý tưởng để tạo ra ren đai ốc có độ bền cao, chống rung và chống xoắn ở vật liệu kim loại có độ bền cắt thấp, chẳng hạn như nhôm, hợp kim nhôm hoặc hợp kim magiê.

Phương pháp và nguyên lý

Quy trình lắp đặt

Lỗ chính

Sử dụng mũi khoan xoắn có kích thước được chỉ định trong tiêu chuẩn ren cho ren lắp.
Thông thường, lỗ chính không được chìm. Cho phép mài nhẵn, nhưng không được lớn hơn đường kính danh nghĩa của ren lắp. Nếu KOBSERT® được sử dụng với vòng đệm hoặc KOBSERT® HP, thì luôn cần phải khoét lỗ.

Ren lắp

Ren ISO hệ mét theo tiêu chuẩn DIN 13, cắt bằng tarô tiêu chuẩn (6 H).
Nên sử dụng thước đo ren trong theo DIN tiêu chuẩn để xác minh rằng ren là đúng với thước đo.

Lắp đặt

Có sẵn các công cụ lắp đặt bằng tay hoặc bằng động cơ để lắp ống lót ren. Ống lót ren được vít vào phôi cho đến khi mặt bích an toàn nằm trên bề mặt của phôi. Quy trình lắp đặt – ép mặt bích an toàn vào phôi gia công – được thực hiện bằng cách di chuyển động dọc trục tương đối giữa trục chính đã được bắt vít và cụm mặt trước của công cụ lắp đặt. Sau đó trục chính lại được tháo ra.

Tháo

Để tháo ống lót ren KOBSERT® khỏi phôi, hãy tiến hành như sau:

  1. Sử dụng mũi khoan xoắn (Ø = đường kính ren ngoài) để khoan vào mặt bích an toàn đến tận ren.
  2. Đẩy mặt bích an toàn ra bằng dụng cụ mũi nạo ba cạnh hoặc tuốc nơ vít.
  3. Chèn một công cụ để tháo vít – hoặc dụng cụ mũi nạo ba cạnh phù hợp nếu cần – vào ren trong để truyền lực. Xoay ống lót sang trái để tháo.

Lắp đặt lại

Bắt vít ống lót ren có cùng kích thước danh nghĩa cho đến khi mặt bích an toàn ở cùng vị trí như trước – xoay nhẹ ra sau nếu cần – và ép phẳng vào bề mặt bằng công cụ lắp đặt theo cách thông thường.

KOBSERT® Gia cố ren trong kim loại

Bạn có câu hỏi gì không?

Chúng tôi luôn sẵn sàng trợ giúp bạn

Có muốn biết thêm về các sản phẩm hoặc dịch vụ của chúng tôi? Đội ngũ của chúng tôi luôn sẵn lòng tư vấn cho bạn.

Liên hệ với chúng tôi

Tìm giải pháp phù hợp cho ứng dụng của bạn

Công cụ lắp đặt KOBSERT®

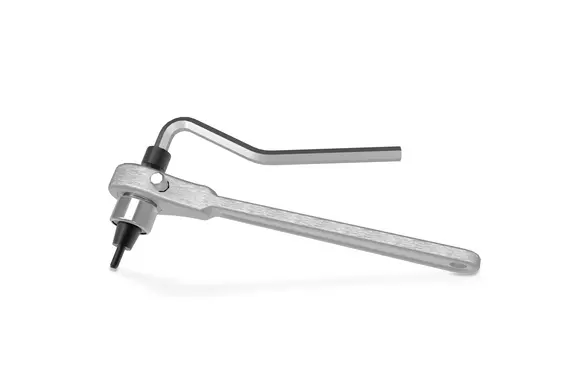

  • Loại S4-S12

    Phương thức hoạt động

    Bắt vít ống lót ren và trục chính bằng tay, ép vào thông qua truyền động trục chính ren, sau đó quay bằng tay. Giới hạn hành trình gián tiếp thông qua mô-men xoắn được áp dụng thủ công.

    Thông số kỹ thuật

    • Công suất lên đến 4 thiết bị/phút
    • Trọng lượng 0,5  đến  1,0 kg
    • Hành trình lắp đặt tối đa 12 mm
    • Lực lắp đặt tối đa khoảng 15 kN

    Có thể lắp đặt tất cả các loại ống lót ren KOBSERT® (M 4 đến M 12).

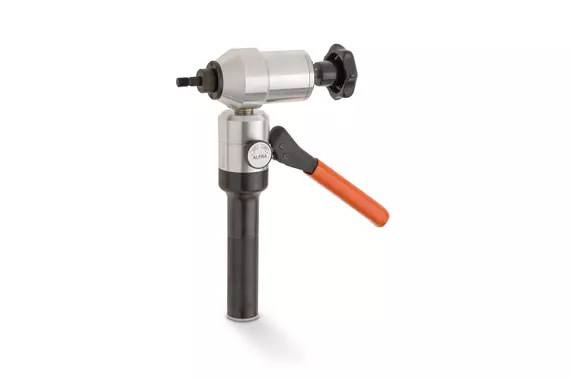

  • HH 830

    Phương thức hoạt động

    Bắt vít ống lót ren và trục chính bằng tay, ép thủy lực bằng cần điều khiển và quay bằng tay. Hành trình hạn chế do vòng chặn. Thay đổi các bộ phận hao mòn bằng cách tháo trục gá và ống thổi có ren.

    Thông số kỹ thuật

    • Công suất lên đến 3 bộ/phút
    • Trọng lượng 2,0 kg
    • Hành trình lắp đặt tối đa 5,0 mm
    • Lực lắp đặt tối đa 60 kN
    • Đối với M 14 hoặc công cụ có kích thước lớn hơn, trục chính gồm có hai phần, trục chính và bộ chuyển đổi bao gồm HELICOIL® Plus Khóa vít

    Có thể sử dụng tất cả các loại ống lót ren KOBSERT® (M 8 đến M 30 x 1,5).

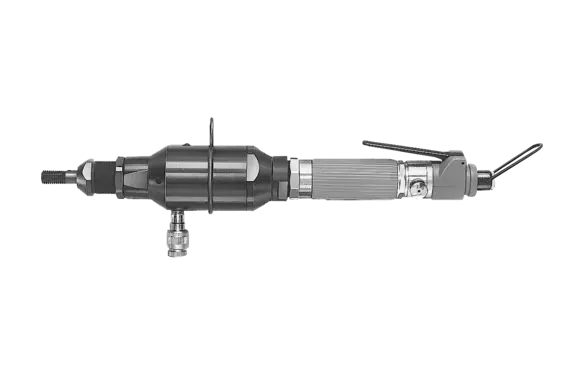

  • P 2005 K

    Phương thức hoạt động

    Quay ống lót ren bằng cảm ứng tự động trên trục gá. Ép thủy lực/khí nén cũng như quay tự động thông qua kích hoạt một nút bấm. Hành trình hạn chế do vòng điều chỉnh. Thay trục gá có ren bằng khóa lưỡi lê.

    Thông số kỹ thuật

    • Công suất lên đến 15 bộ/phút
    • Trọng lượng: 2,6 kg
    • Hành trình lắp đặt tối đa: 7 mm
    • Hành trình lắp đặt tối đa: 21 kN tại 5,5 đến 7 bar

    Có thể sử dụng tất cả các loại ống lót ren KOBSERT® (M 4 đến M 12 x 1,5).

  • PH 830

    Phương thức hoạt động

    Quay ống lót ren thông qua tác động của đòn bẩy nghiêng, quy trình ép thủy lực/khí nén với kích hoạt riêng biệt hoặc tác động bằng bàn đạp và quay thông qua tác động của đòn bẩy nghiêng. Hành trình hạn chế do vòng điều chỉnh. Thay trục gá có ren bằng khóa lưỡi lê..

    Thông số kỹ thuật

    • Công suất lên đến 10 bộ/phút
    • Trọng lượng 5,0 kg
    • Hành trình lắp đặt tối đa 8,0 mm
    • Lực lắp đặt tối đa 77 kN
    • Từ M 14, động cơ mạnh hơn sẽ được sử dụng

    Có thể sử dụng tất cả các loại ống lót ren KOBSERT® (M 8 đến M 30 x 1,5).

Thông tin chi tiết

Tải xuống

Bạn có quan tâm đến KOBSERT®? Vui lòng tải thêm thông tin tại đây.
