Bắt vít trực tiếp

EJOT EVO PT®

Cải tiến và đáng tin cậy: Vít tự ren dùng cho nhựa có độ an toàn cơ học cao.

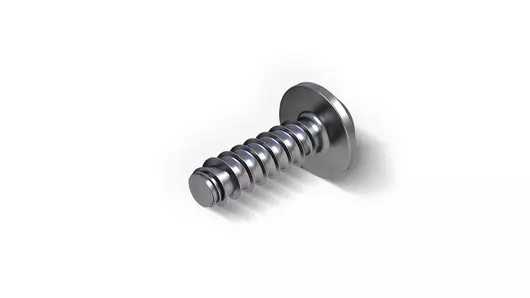

Hình ảnh sản phẩm của vít EJOT EVO PT®

Để đảm bảo an toàn tối đa

Ghép nối nhựa chắc chắn: Ưu điểm cải tiến cho các mối nối vĩnh cửu

EVO PT® đại diện cho bước tiếp theo trong quá trình phát triển có hệ thống của chúng tôi về vít tự ren cho vật liệu nhựa nhiệt dẻo. Với giải pháp ghép nối cải tiến này, lần đầu tiên EJOT đã kết hợp kiến thức chuyên môn về sản xuất và công nghệ ứng dụng với những phát hiện thu được từ các mô phỏng vật lý trên máy tính. Kết quả là có một loại vít đặt ra các tiêu chuẩn hoàn toàn mới để ghép nối trực tiếp nhựa.

Điểm cộng

Ưu điểm của EJOT EVO PT®

  • Tăng hiệu quả và hiệu suất

    Có thể tiết kiệm chi phí đáng kể bằng cách hạn chế các thao tác cắt ren và chèn lỗ khoan tốn kém một cách có hệ thống.

  • Lắp đặt an toàn

    Đầu ren mới được phát triển của EVO PT® cho phép đặt thẳng và dễ dàng vào lỗ vít. Vít nhựa EJOT tự định tâm trong lỗ vít để thực hiện quá trình bắt vít.

  • Chất lượng mối nối cao

    Ren đặt đặc biệt tạo ra phân bổ tải trọng đồng đều trên chu vi của các cạnh ren bắt vít. EVO PT® có khả năng tự định tâm trong lỗ vít giúp đảm bảo độ lặp lại cao và chất lượng mối nối cực cao.

  • Ít chi tiết và hiệu quả hơn

    Trong giai đoạn bắt vít, vòng quay ren được tạo hình cải tiến tạo ra đường cong mô-men xoắn hầu như không phụ thuộc vào độ sâu ăn khớp của ren. Điều này cho phép tiêu chuẩn hóa chiều dài vít và lực siết, từ đó ảnh hưởng trực tiếp đến hiệu quả tích cực của chuỗi quy trình.

  • Dịch vụ số cho các bộ phận được tối ưu hóa

    Dịch vụ tính toán kỹ thuật số EVO CALC® cho phép tính toán trước lực siết và lực tải trước cũng như độ giãn của lực tải trước theo nhiệt độ và thời gian. Ngoài ra, việc EJOT đưa ra phân tích bộ phận riêng, được hỗ trợ bởi FEM sẽ giúp bạn tiết kiệm thời gian và giảm chi phí.

Đặc tính cải tiến

Vít tự ren EVO PT®

Với EVO PT®, mọi rủi ro sẽ không còn nữa. Toàn bộ thiết kế của vít tự ren này đã được thực hiện lại và tập trung vào các yêu cầu của người dùng, nhà thiết kế, nhà quản lý tinh gọn và người mua.

Thiết kế nhất quán của vít nhấn mạnh vào lợi ích của khách hàng là điều hiển nhiên trong các đặc tính kỹ thuật cải tiến của EVO PT®.

Đặc tính của vít EJOT EVO PT®

Dịch vụ mở rộng

Chúng tôi hỗ trợ bạn trong quá trình thiết kế

Đối với EJOT EVO PT®, chúng tôi cung cấp gói dịch vụ mở rộng đảm bảo sử dụng vít tối ưu.

Các chuyên gia nội bộ của chúng tôi về Công nghệ ứng dụng sẽ tư vấn cho bạn kiến thức kỹ thuật chuyên môn. Bạn sẽ có một danh mục phong phú các thiết bị kiểm tra kỹ thuật và công cụ kỹ thuật số để xác nhận ứng dụng.

Định cấu hình trước mối nối vít của bạn với EVO CALC®

Chương trình dự báo EVO CALC®, được phát triển riêng cho vít này, cho phép xác định nhanh chóng và chính xác tất cả dữ liệu quan trọng cho dự án của bạn. Dữ liệu đó cũng bao gồm thông tin lắp đặt vít EVO PT®

Theo đó, chương trình tạo ra đề xuất thiết kế hoặc tính toán các lực có liên quan. Chương trình cũng xác định các lực khác nhau, chẳng hạn như lực tải trước và lực siết và cho biết các kiểu lỗi có thể xảy ra khi quá tải.

Các kết quả chỉ ra ngay những dấu hiệu liệu quá trình lắp ráp đã được thiết kế tối ưu cho các yêu cầu của bạn chưa hay bạn cần cải thiện những khía cạnh nào để đạt được kết quả mong muốn.

​​

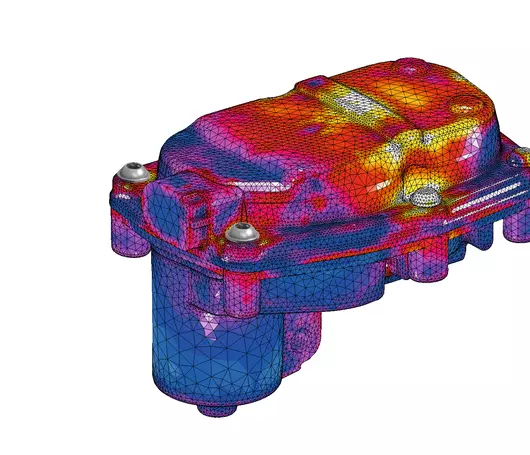

Một ví dụ về hình ảnh phân tích FEM với các bộ phận thực
Một ví dụ về phân tích FEM với các bộ phận thực

Phân tích FEM – lập kế hoạch độ tin cậy với tính toán số

Các phương pháp tính toán phân tích đảm bảo tính toán các thông số thiết kế và lắp ráp nhanh chóng, đủ độ chính xác. Tuy nhiên, câu hỏi thường được đặt ra là lực tải trước sẽ hoạt động như thế nào trong trường hợp tải sau khi lắp ráp. Đối với ghép nối trực tiếp bằng nhựa, phải đặc biệt chú ý đến độ giãn, tức là mất lực tải trước phụ thuộc vào thời gian và nhiệt độ.

Các mô hình tính toán phân tích không đủ chính xác để đưa ra dự đoán đáng tin cậy cho quá trình này. Đây là lý do tại sao chúng tôi trang bị cho EVO CALC® một giao diện với hệ thống FEM (phương pháp phần tử hữu hạn) tính toán bằng số. Với chương trình này, bạn có thể xác định trường hợp tải bằng phương pháp tính toán nhiệt độ mô phỏng. Trường hợp tải này, cùng với các điều kiện ban đầu và thông số thiết kế có liên quan, được dùng để tính toán số.

Bằng cách tương tác với các mô hình vật liệu phức tạp, hệ thống FEM tính toán đường cong lực tải trước dự đoán, sau đó là lực tải trước còn lại cuối cùng. Do đó, các kiểm tra nhiệt độ tốn nhiều thời gian và chi phí có thể được giảm đến mức tối thiểu.

Thông tin chi tiết

Tải xuống

Bạn có quan tâm đến vít tự ren EJOT EVO PT®? Vui lòng tải thêm thông tin tại đây.
