Bắt vít trực tiếp

EJOT ALtracs® Plus

Tối ưu hóa quy trình và giảm chi phí với vít tự ren EJOT ALtracs® Plus.

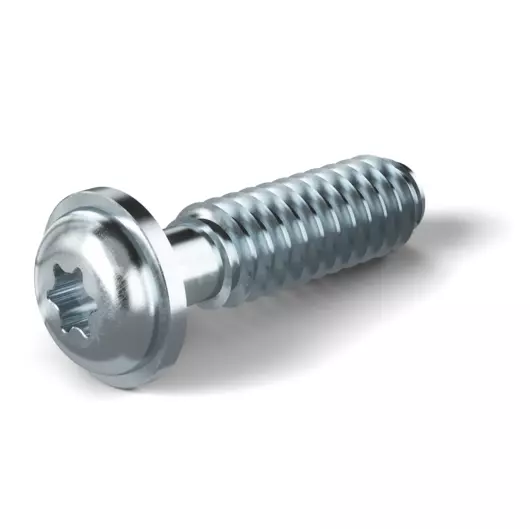

Hình ảnh vít tự ren EJOT ALtracs® Plus.

Để an toàn hơn

Ghép nối tối ưu các thành phần chịu ứng suất: Với vít EJOT ALtracs® Plus dùng cho kim loại nhẹ

Mỏng hơn, nhẹ hơn, ghép nối tốt hơn – không có gì ngạc nhiên khi vít tự ren đang ngày càng được ưa chuộng trên thị trường. Vít EJOT ALtracs® plus có thể được dùng ở bất kỳ nơi nào cần ghép nối nhanh và chắc chắn kim loại nhẹ. Đặc tính của vít giúp loại bỏ các bước công việc như khoan, cắt ren và làm sạch, do đó loại vít này có giá thành đặc biệt thấp.

Điểm cộng

Ưu điểm của EJOT ALtracs® Plus

  • Thích hợp cho kết cấu nhẹ

    Hình dạng ren được tối ưu hóa của EJOT ALtracs® Plus cho phép sử dụng kích thước vít nhỏ hơn và ngắn hơn, nhưng vẫn đảm bảo độ bền cao.

  • Chống rung

    Ngay cả khi không có các phần tử an toàn bổ sung, mối nối vẫn chống rung hiệu quả.

  • Khả năng tương thích số liệu

    Có thể ghép nối nhiều lần. Ngoài ra, nếu cần bảo dưỡng, có thể thay mới EJOT ALtracs® Plus bằng vít hệ mét.

  • An toàn vít cao

    Mất lực tải trước tối thiểu: Vít giữ ngay cả khi chịu tải động và tải trọng nhiệt cao.

  • Đáng tin cậy

    An toàn lắp đặt cao: Nhờ lực lắp đặt thấp, EJOT ALtracs® Plus đặc biệt phù hợp cho ghép nối tự động.

Phương pháp và nguyên lý

Ghép nối trực tiếp an toàn cho các thành phần kim loại nhẹ có thành mỏng

EJOT ALtracs® Plus là đinh tán trực tiếp ghép nối các bộ phận theo cách chắc chắn và bền bỉ mà không cần thêm quy trình cắt ren. Do các bước công việc cần thiết trước đây – khoan, cắt ren, làm sạch được loại bỏ – bạn có thể thực hiện toàn bộ quy trình lắp ráp với hiệu quả chi phí cao hơn. Cùng với việc tối ưu hóa mua sắm công cụ, lưu kho và thời gian chu kỳ, có thể tiết kiệm tới 30 phần trăm.

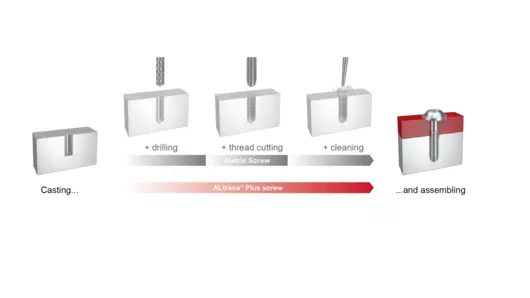

Hình minh họa các bước công việc để đặt vít
Các bước công việc của vít EJOT ALtracs® Plus so với các bước công việc của vít thông thường.
Chức năng của EJOT ALtracs® Plus

Chi tiết về EJOT ALtracs® Plus

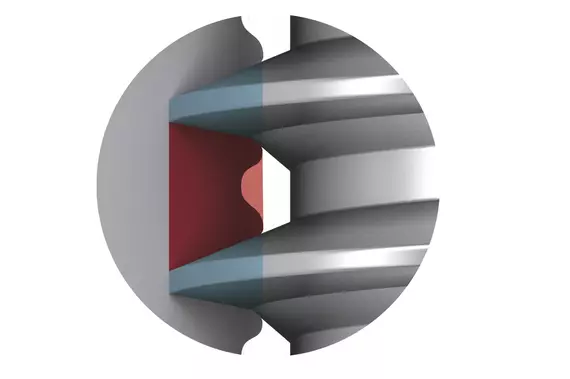

  • Hình dạng ren được tối ưu hóa

    Với góc cạnh vít 33° thay vì 60°, EJOT ALtracs® Plus tạo ra mối nối có độ bền cao hơn vì khả năng chịu tải của ren đai ốc được tăng lên về mặt hình học. Khối lượng dịch chuyển nhỏ hơn của cạnh 33° gây ra lực chèn thấp hơn.

    • Sự dịch chuyển vật liệu thấp do cạnh 33° nhỏ
    • Răng ren đai ốc lớn hơn
    • Khả năng chịu tải lớn hơn của mỗi vòng quay ren EJOT ALtracs® Plus
    • Có thể có chiều dài ăn khớp ren ngắn hơn

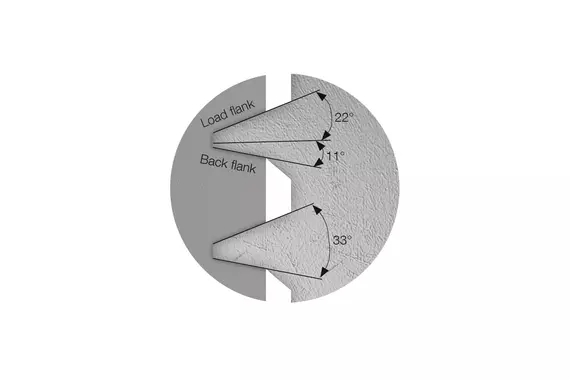

  • Cấu trúc ren

    Cạnh tải phẳng 22° gây ra thành phần lực dọc trục lớn (lực tải trước) và lực căng hướng tâm thấp. Cạnh sau 11° hạn chế cạnh ren bị hỏng sớm khi chịu lực tải trước cao. Gia cố chân răng mang lại mối nối ổn định của cạnh ren với lõi vít.

    • Cạnh tải nhỏ 22° tạo ra lực tải trước cao
    • Độ ổn định bổ sung nhờ cạnh sau 11° hấp thụ lực tải trước cao
    • Mối nối ổn định của cạnh ren 33° với lõi vít thông qua gia cố chân răng

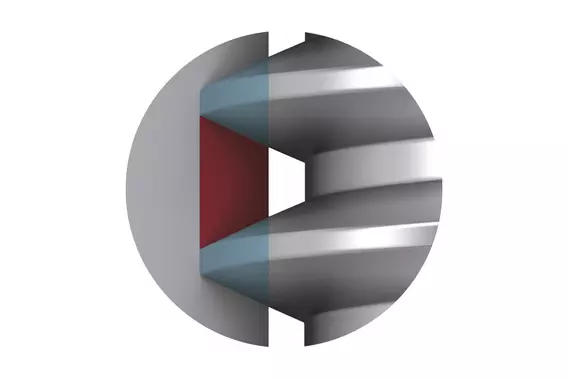

  • So sánh: Ren 60°

    Chi tiết ren vít có góc cạnh 60°
    • Răng ren đai ốc nhỏ hơn EJOT ALtracs® Plus
    • Giảm khả năng chịu tải của mỗi vòng quay ren riêng
    • Cần có chiều dài ăn khớp ren lớn hơn
  • Khả năng tương thích số liệu

    EJOT ALtracs® Plus khi lắp ráp tạo thành ren mà bạn có thể sử dụng lại cho vít hệ mét. Nếu cần bảo dưỡng hoặc sửa chữa, bạn có thể lắp vít thông thường mà không gặp vấn đề gì.

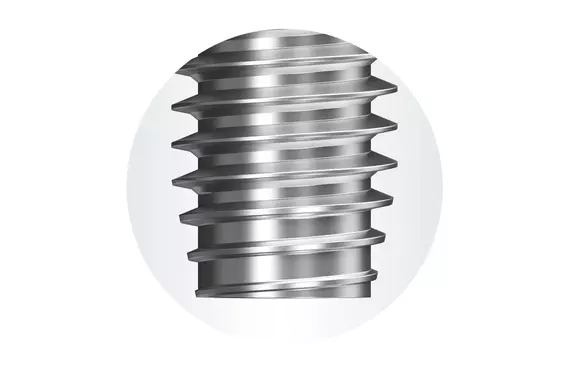

  • Hình dạng ren tròn

    Phạm vi bao phủ cạnh lớn dẫn đến lực tách cao hơn. Các bề mặt tiếp xúc hình tròn trong ren cho phép khả năng tự khóa cao hơn và do đó tăng chức năng vít hãm. Do sử dụng nhiều cạnh ren hơn nên khả năng chấp nhận dung sai lỗ khoan cao hơn.

    • Độ bao phủ cạnh tối đa
    • Có thể có dung sai lỗ khoan lớn hơn

  • Cải thiện khu vực hình thành ren

    • Điểm ngắn không tròn
    • Dễ đặt vít
    • Thâm nhập an toàn vào vật liệu
    • Thâm nhập an toàn vào bất kỳ vỏ đúc nào có thể có

Tải trọng của mối nối vít

EJOT ALtracs® Plus cắt ren đai ốc không rơ bằng kim loại nhẹ. Cùng với răng ren đai ốc được gia cố về mặt hình học và hiệu ứng làm cứng biến dạng khi tạo các vòng quay của ren, sản phẩm tạo ra mối nối vít có độ đàn hồi cao – ngay cả khi chịu tải trọng nhiệt.
Ngoài ra, ren EJOT ALtracs® Plus được tạo hình đạt độ an toàn động cao nhờ lực kẹp hiệu quả. Các biện pháp bổ sung là không cần thiết, bao gồm sơn phủ polyamide, bọc vi nang hoặc định hình bên dưới.

EJOT ALtracs® Plus được so sánh với vít hệ mét

Liên quan đến cấp cường độ 8,8

  • Lực tải trước cao hơn
  • Do đó, có thể sử dụng kích thước vít nhỏ hơn
  • Hoạt động lâu dài có thể so sánh được
  • Lực nới lỏng kéo đứt cao hơn
  • Lực tách trục lớn hơn

Liên quan đến cấp thuộc tính 10,9

  • Lực tải trước có thể so sánh
  • Hoạt động lâu dài có thể so sánh
  • Lực nới lỏng cao hơn
  • Lực tách trục lớn hơn

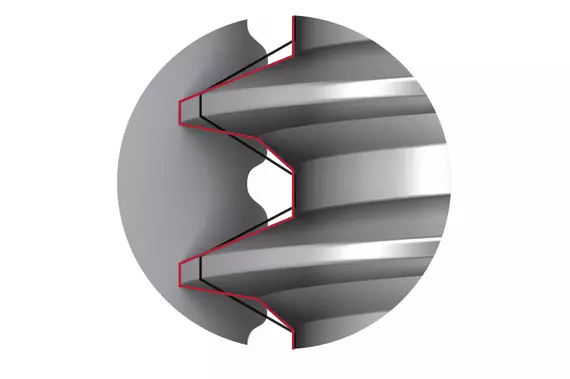

EJOT ALtracs® Plus so với vít không tròn

Thiết kế của hình dạng ren ALtracs® Plus cho phép khai thác lý tưởng các đặc tính của vật liệu.

  • An toàn lắp ráp đáng kể do lực lớn hơn
  • Lực tải trước cao và không đổi do các cạnh ren đai ốc được gia cố
  • Xu hướng rão tối thiểu dưới tải trọng nhiệt và/hoặc tải trọng động thông qua độ chồng chéo ren lớn
  • Có thể giảm độ sâu bắt vít, tức là các vít ngắn hơn, các bộ phận nhỏ hơn, trọng lượng nhẹ hơn, điều kiện mài mòn thuận lợi hơn trong công cụ đúc khuôn
  • Lắp ráp lặp lại tốt
  • Khả năng chống rung cao

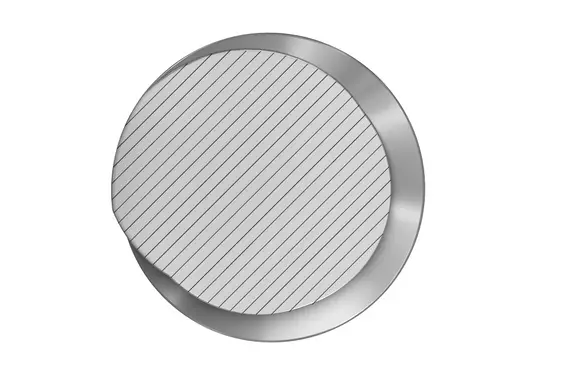

Không giống các mặt cắt ngang khác của ren, ren ALtracs® Plus được ăn khớp hoàn toàn trên chu vi hình tròn và có thể chịu tải hoàn toàn.

Điều này, cùng với khả năng chịu tải cao hơn của ren đai ốc được gia cố hình học, mang lại những ưu điểm sau trong thực tế

  • Lực tải trước cao hơn với thời gian tương tác ngắn hơn
  • Cải thiện hoạt động lâu dài (lực kẹp dư, an toàn động)
  • Lực tách cao hơn
  • Dung sai lỗ khoan đúc
