SNAPLOC®

Được thiết kế thành hai phần, dễ lắp ráp - với SNAPLOC®, thật dễ dàng tạo các kết nối kiểu cắm tách rời.

SNAPLOC® - Kết nối kiểu cắm khử rung và tiếng ồn

Ghép nối và tách rời

SNAPLOC® ghép nối mà không truyền rung động và tiếng ồn

Hệ thống ghép nối hai phần SNAPLOC® bao gồm đinh đầu tròn và khớp nối để lắp ráp nhanh và dựa trên nguyên tắc của khớp nối kiểu cắm hoặc khớp nối đơn giản.

Điểm cộng

Ưu điểm của sản phẩmSNAPLOC®

  • Lắp và tháo nhanh chóng

    Một nguyên tắc đơn giản cho các yêu cầu phức tạp: đẩy để gắn vào, kéo để tháo ra.

  • Ghép nối tách rời

    Giảm độ rung và tiếng ồn. Rung động không truyền từ bộ phận này sang bộ phận khác.

  • Ít linh kiện

    Đơn giản và tiết kiệm. Chỉ với hai phần - đinh đầu tròn và khớp nối - SNAPLOC® giúp đơn giản hóa quy trình sản xuất.

  • Nhiều tùy chọn ghép nối

    Tự do hơn trong xây dựng và thiết kế. Các tùy chọn ghép nối phù hợp cho mọi ứng dụng.

  • Tự do thiết kế

    Cực kỳ kín đáo. Có thể kết hợp đinh tán SNAPLOC® vào thiết kế bộ phận.

Phương pháp và nguyên lý

Thiết kế hai phần, dễ lắp ráp.

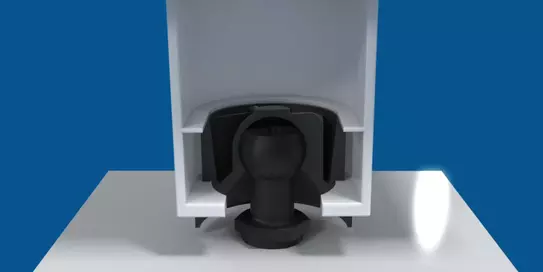

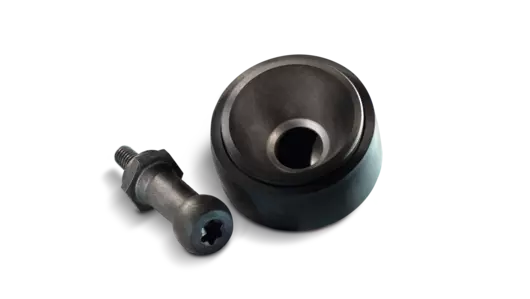

Một đinh đầu tròn, một khớp nối - nguyên lý đơn giản đằng sau kết nối kiểu cắm SNAPLOC® mang lại sự vừa vặn hoàn hảo trong khi khử mọi rung động. Một hốc cầu được hình thành bên trong khớp nối, tại đó đinh đầu tròn có thể bám vào.

Khớp nối của kết nối kiểu cắm được gắn ở mặt dưới của bộ phận trong phụ kiện được cung cấp và được giữ cố định bằng một miếng đệm định hình. Tùy thuộc vào thiết kế, đinh đầu tròn có thể được bắt vít, liên kết hoặc kẹp vào bộ phận tương ứng. Các phần được kết nối dễ dàng bằng cách chỉ cần đặt vào vị trí hoặc kéo ra.

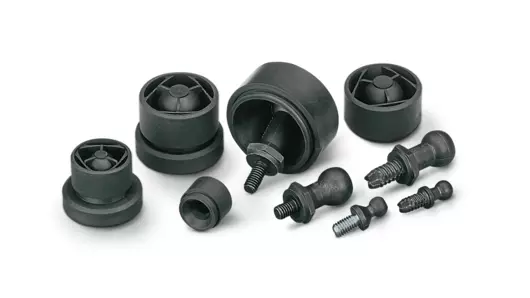

Lựa chọn đinh đầu tròn và khớp nối SNAPLOC® - kết nối kiểu cắm khử rung và chống ồn
SNAPLOC® đinh đầu tròn và khớp nối

Tìm giải pháp phù hợp cho ứng dụng của bạn

Các loại sản phẩm SNAPLOC®

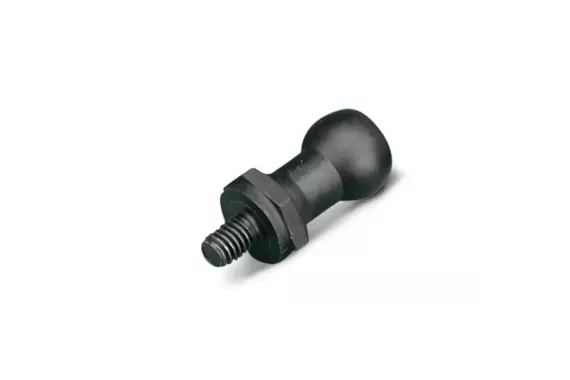

  • Đinh SNAPLOC® có ren ngoài

    Các ren ngoài bằng kim loại của đinh đầu tròn là ren hệ mét hoặc tự ren (bằng nhựa). Có thể cung cấp các loại ren khác theo yêu cầu.

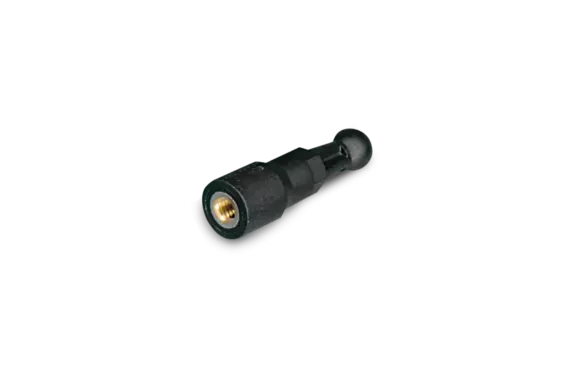

  • Đinh đầu tròn SNAPLOC® có ren trong

    Các ren trong bằng kim loại của đinh đầu tròn là ren hệ mét. Có thể cung cấp các loại ren khác theo yêu cầu.

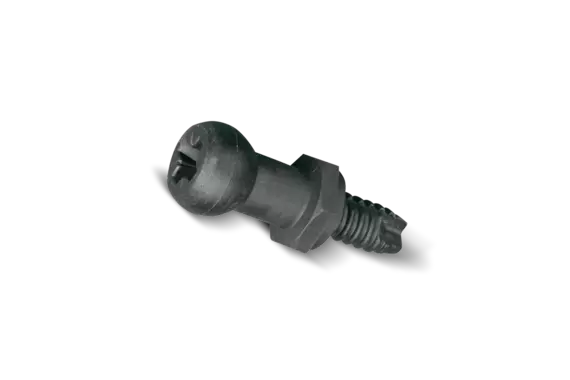

  • Đinh đầu tròn SNAPLOC® có ren K’ in K’

    Với biên dạng ren được phát triển đặc biệt, chức năng nhựa trong nhựa (K’ in K’) giúp khớp vít tự ren có thể ăn khớp.

    Nguyên lý hoạt động

    Nội dung quan trọng của nguyên lý K’ in K’ là hình học ren đã được cấp bằng sáng chế. Ren K’ in K’ hình thành hoặc cắt ren kẹp chặt thành lỗ khoan hình trụ. Hình dạng đặc biệt của K’ in K’ giúp vít không bị lỏng ra. Kết hợp với bộ phận nhận, ren tạo ra một thiết bị tự khóa.

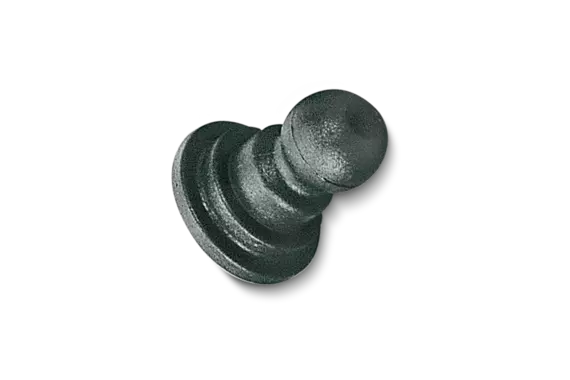

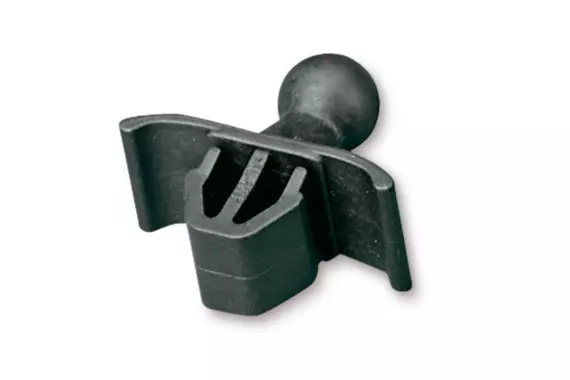

  • Đinh đầu tròn SNAPLOC® có dạng kẹp

    Hình dạng cụ thể của các bộ phận cho phép gắn các đinh đầu tròn này bằng cách kẹp chúng vào lỗ.

    Vật liệu

    • 100% nhựa

    Ứng dụng

    • Bất kỳ vị trí nào không thể chèn ren hoặc đinh tán vào bộ phận.
  • Đinh đầu tròn SNAPLOC® đúc sẵn

    Để sản xuất hiệu quả mà tiết kiệm chi phí, đặc biệt là trong trường hợp vật liệu cường độ thấp, chúng tôi cung cấp đinh đầu tròn có thể lắp vào các công cụ ép phun và đúc sẵn.

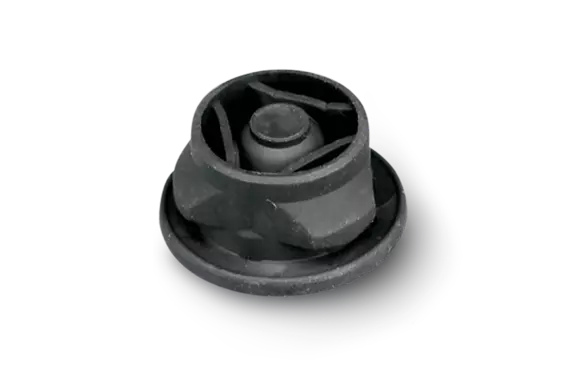

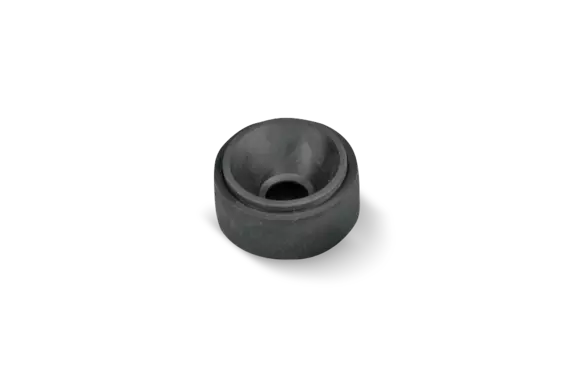

  • Khớp nối SNAPLOC® để lắp mái vòm

    Khớp nối để lắp mái vòm được thiết kế để có thể lắp hoàn toàn tự động hoặc thủ công vào các lỗ định vị tương ứng. Không cần thêm công cụ.

    Khớp nối có vòng đệm

    Khớp nối có vòng đệm được thiết kế chủ yếu để ghép nối các vòm lắp nhưng cũng được dùng để ghép nối các tấm. Do hình dạng của bộ phận, nên sử dụng lỗ khoan hở.

    Ưu điểm

    • Có thể lắp hoàn toàn tự động hoặc thủ công vào các lỗ định vị tương ứng.
    • Không cần thêm công cụ
    • Lắp ráp rất nhanh
  • Khớp nối SNAPLOC® để ghép nối tấm

    Các khớp nối này có thể được gắn đơn giản bằng cách đẩy vào lỗ khoan hoặc lỗ vuông được chỉ định.

    Chúng tôi cung cấp công cụ lắp đặt để lắp ráp dễ dàng hơn.

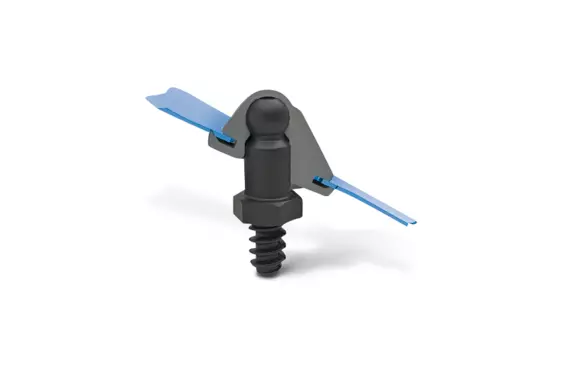

  • Khớp nối góc SNAPLOC®

    Để bù lại sự chênh lệch góc, chúng tôi cung cấp khớp nối góc.

    Nguyên lý hoạt động

    Khi đinh tán không được lắp vuông góc với bề mặt, có thể bù thêm chênh lệch góc. Để làm như vậy, các khớp nối góc và khớp nối để ghép nối tấm được gắn vào vật liệu tấm. Điều này giúp có thể thực hiện lại lắp ráp theo hướng chèn.
