Gia cố ren

HELICOIL®

Khả năng chịu tải và độ chính xác ở công đoạn cao nhất. Ống lót ren HELICOIL® cho các khớp nối vít chắc chắn.

Ống lót ren HELICOIL®

Đối với khớp nối có độ bền cao

Ống lót ren HELICOIL® tạo ra các khớp nối chịu lực

Ống lót ren HELICOIL® là sản phẩm đáng tin cậy trong thực tế hơn 65 năm. Ống lót ren có sẵn ở phiên bản Free Running và Khóa vít. Công nghệ ren này có thể xử lý hầu hết các nhiệm vụ.

Điểm cộng

Ưu điểm của HELICOIL®

  • Độ bền

    Đặc tính đàn hồi của ống lót ren HELICOIL® phân bổ tải trọng và lực căng đồng đều. Kết quả: Khớp nối vít chất lượng cao hơn so với khớp nối vít không có HELICOIL®.

  • Tiềm năng cho kết cấu nhẹ

    Hoàn hảo cho kết cấu nhẹ, HELICOIL® kết hợp các yêu cầu về không gian tối thiểu với khả năng chịu tải cao. Bạn có thể sử dụng tối ưu vít có độ bền cao ở vật liệu có độ bền cắt thấp. Ít điểm kết nối hơn và kích thước vít giảm dẫn đến ít sử dụng vật liệu hơn, giảm không gian lắp đặt và trọng lượng thấp hơn.

  • Chịu mài mòn

    Ống lót ren HELICOIL® có khả năng chống mài mòn. Chất lượng bề mặt cao của ren trong được cán làm bằng thép austenit crom-niken đảm bảo ren có độ bền cao. Hơn nữa, ren này có lực ma sát ren không đổi, cực thấp.

  • Ma sát ren

    HELICOIL® giảm ma sát ren và phạm vi phân tán. Điều này có nghĩa là đối với ứng dụng siết vít được kiểm soát bằng mô-men xoắn, bạn có thể điều chỉnh lực tải trước của vít chính xác hơn, tức là điểm chảy của vít được sử dụng hiệu quả hơn.

  • Độ bền

    Không tự nới lỏng. Vòng xoắn đa giác của Khóa vít HELICOIL® dẫn đến khả năng khóa ma sát cao và do đó khóa vít cố định. Không cần khóa thêm khớp nối bằng chốt chẻ, dây hoặc vòng đệm.

Phương pháp và nguyên lý

Ren có độ bền cao

Gia cố ren và sửa chữa ren là những thuật ngữ gắn liền với thương hiệu HELICOIL® của chúng tôi.

Sử dụng HELICOIL® ở bất cứ nơi nào sử dụng vật liệu có độ bền cắt thấp, chẳng hạn như nhôm hoặc hợp kim nhôm-magiê. Trong những ứng dụng này, ống lót ren HELICOIL® tạo ra ren chịu nhiệt, chịu mài mòn và có độ bền cao với độ chính xác cao nhất. Không bị mòn ren trong, ngay cả khi sử dụng thường xuyên.

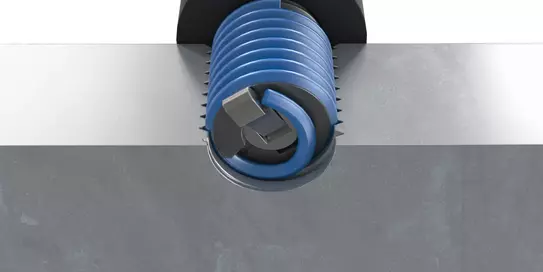

Bản vẽ phân bổ tải trọng và lực căng trong quá trình ghép nối – có và không có HELICOIL®
Tải trọng và phân bổ lực căng trong quá trình ghép nối – có và không có HELICOIL®

Tìm giải pháp phù hợp cho ứng dụng của bạn

Các loại sản phẩm HELICOIL®

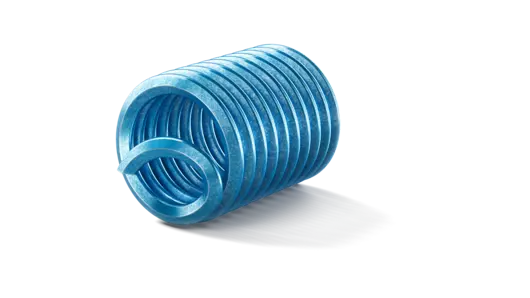

  • HELICOIL® Smart Free Running

    Ống lót ren này kết hợp các ưu điểm của HELICOIL® Plus và HELICOIL® Tangfree. Có đuôi, nhưng không nhất thiết phải bẻ và loại bỏ. Do đó, thời gian lắp đặt được giảm khoảng 20 %. Mỗi ren của ống lót ren có biên dạng hình thoi, được định hình chính xác đều chạy tự do. Kết quả là ren trong đúng kích thước bao gồm ren cuối có thể chạy ren trong mọi trường hợp.


    Cũng giống như HELICOIL® Plus, HELICOIL® Smart được trang bị một đầu ren đặc biệt để cho phép lắp đặt dễ dàng hơn vào ren giữ.

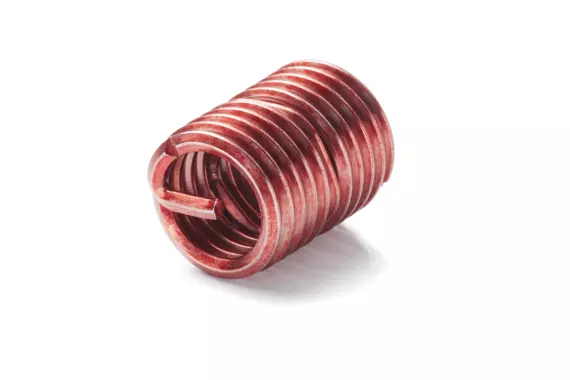

  • HELICOIL® Plus Free Running

    Ống lót ren dạng cuộn với biên dạng hình thoi được định hình chính xác chạy tự do lần lượt. Điều này tạo ra ren trong đúng kích thước có thể được dùng ở cả hai bên.

    Độ ổn định kích thước của ren ISO tuân thủ DIN 13 6H, với 4H cho các yêu cầu đặc biệt và đáp ứng các yêu cầu của tiêu chuẩn quốc tế.

    Ưu điểm của hệ thống HELICOIL® Plus đặc biệt rõ ràng trong quá trình xử lý và dụng cụ, vì giúp giảm đáng kể thời gian lắp đặt.

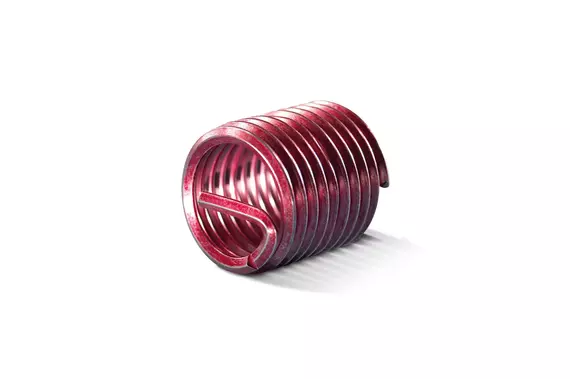

  • Khóa vít HELICOIL® Plus

    Ngoài ra, ống lót ren này còn có khu vực kẹp để khóa vít cố định. Một hoặc nhiều vòng xoay đa giác có tác dụng kẹp vào các cạnh của vít đã lắp. Lực kẹp được xác định đáp ứng các yêu cầu của tiêu chuẩn quốc tế.

    Chúng tôi có thể điều chỉnh riêng các lực kẹp này để đáp ứng yêu cầu của bạn, ví dụ: để cố định vít lắp đặt.

  • HELICOIL® Tangfree Free Running

    Ống lót ren không có đuôi. Bạn không cần đuôi dẫn để lắp đặt các ống lót ren này. Vì vậy, không cần phải bẻ và loại bỏ đuôi.

    Có thể đặt và lắp HELICOIL® Tangfree Free Running như vít. Chạy tự do lần lượt, ống lót ren HELICOIL® Tangfree Free Running là ren trong, đúng kích thước, có thể được dùng ở cả hai mặt cho các khớp nối vít an toàn, độ bền cao.

  • Khóa vít HELICOIL® Tangfree

    Khóa vít HELICOIL® Tangfree có khu vực kẹp đóng vai trò là khóa vít cố định. Đạt được khóa vít bằng một hoặc nhiều vòng xoay đa giác có tác dụng kẹp vào các cạnh của vít đã lắp. Khóa ma sát có khả năng đàn hồi tạo ra lực kẹp tương đương với chỉ dẫn kỹ thuật của ISO 2320. Các lực kẹp được xác định này đáp ứng yêu cầu về điều kiện cung cấp kỹ thuật theo tiêu chuẩn quốc tế.

    Khóa vít HELICOIL® Tangfree chủ yếu được sử dụng trong ngành hàng không.

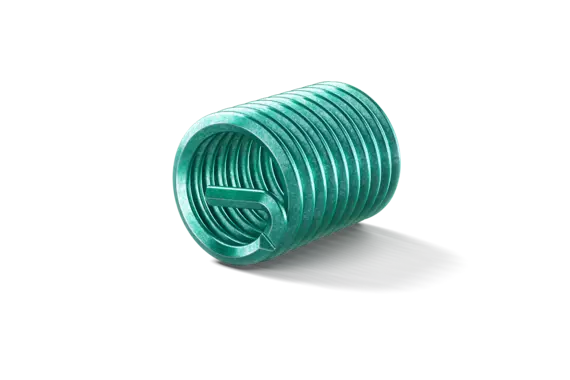

  • HELICOIL® Classic Free Running

    Ống lót ren có biên dạng hình thoi được định hình chính xác chạy tự do lần lượt.

    Độ ổn định kích thước của ren ISO tuân thủ DIN 13 6H, 4H cho các yêu cầu đặc biệt và đáp ứng các yêu cầu của tiêu chuẩn quốc tế.

    Bạn cũng có thể sử dụng HELICOIL® Classic làm biến thể Khóa vít có khu vực kẹp để khóa vít cố định.

  • Khóa vít HELICOIL® Classic

    Ngoài ra, ống lót ren này có khu vực kẹp để khóa vít.

    Khóa ma sát bền đàn hồi tạo ra lực kẹp tương đương với chỉ dẫn kỹ thuật của ISO 2320. Các lực kẹp khóa vít này đáp ứng yêu cầu về điều kiện cung cấp kỹ thuật theo tiêu chuẩn quốc tế. Có thể điều chỉnh lực kẹp riêng theo yêu cầu cho một ứng dụng cụ thể, ví dụ: để cố định vít lắp đặt. Chỉ nên sử dụng ống lót ren của Khóa vít HELICOIL® Classic với các loại vít có cấp độ bền cao hơn (từ 8.8).

Video

Công nghệ HELICOIL®

Tìm giải pháp phù hợp cho ngành nghề của bạn

Ứng dụng ngành

Böllhoff luôn có giải pháp ghép nối tùy chỉnh phù hợp cho mọi ngành nghề, cho dù là đường bộ, đường không, đất liền hay trên biển.

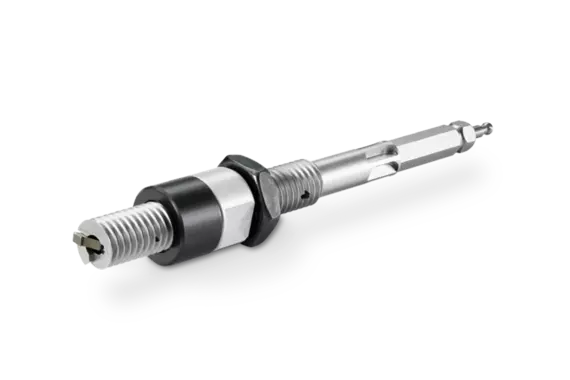

HELICOIL® Hệ thống lắp ráp
