Bắt vít trực tiếp

EJOT DELTA PT®

Mạnh mẽ với tuổi thọ lâu dài: Vít EJOT DELTA PT® cho chi tiết bằng nhựa tạo ra các mối nối mạnh mẽ cho kết cấu nhẹ.

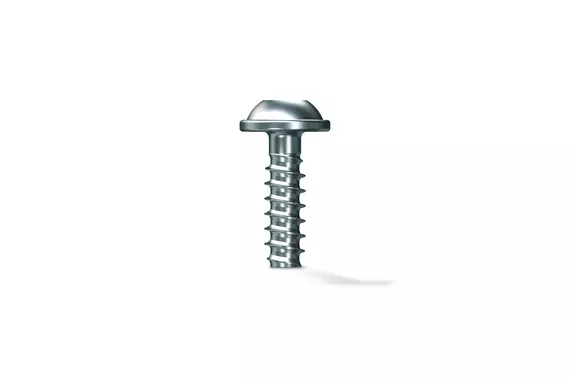

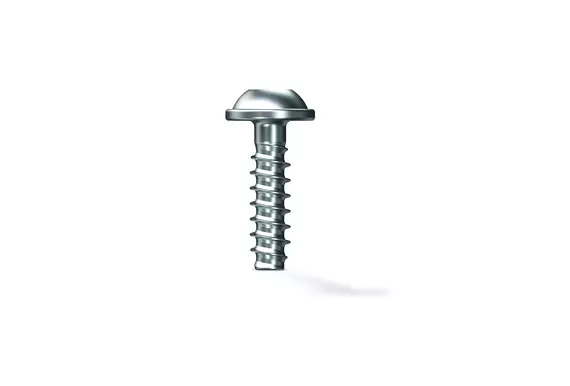

Hình ảnh sản phẩm của vít EJOT DELTA PT®

Dùng cho ghép nối trực tiếp chắc chắn

Đinh tán trực tiếp chắc chắn cho chi tiết bằng nhựa: Vít tự ren EJOT DELTA PT®

Đinh tán trực tiếp cho chi tiết nhựa có thể tạo ra các thiết kế thành mỏng và phẳng. Thiết kế giúp tiết kiệm vật liệu và chu kỳ ngắn hơn cho đúc phun. Vít EJOT DELTA PT® cũng có tác động tích cực đến chi phí kết nối tổng thể. Ghép nối trực tiếp giúp giảm chi phí một cách hiệu quả.

Điểm cộng

Ưu điểmEJOT DELTA PT®

  • Ứng suất hướng tâm tối thiểu

    Các góc cạnh nhỏ làm giảm ứng suất hướng tâm và cho phép thiết kế thành mỏng.

  • Khả năng tự hãm cao trong ren

    Bước ren được tối ưu hóa giúp ngăn vít tự nới lỏng một cách hiệu quả.

  • Độ bền kéo và độ bền xoắn cao

    Tiết diện lõi mở rộng cải thiện độ bền. Ngay cả trong nhựa nhiệt dẻo được gia cường cao, đinh tán đạt được lực tải trước và lực siết cao.

  • Tiết kiệm chi phí và tuổi thọ lâu dài

    Sử dụng các bộ phận tiêu chuẩn của công ty, chẳng hạn như EJOT DELTA PT®, để giảm chi phí lưu kho của bạn. Nhờ lựa chọn vật liệu tốt nhất với thép PT10 Q&T, vít có tuổi thọ cực kỳ dài.

  • Giữ chắc chắn

    Dòng vật liệu được tối ưu hóa khi lắp ráp đảm bảo vít được đặt hoàn hảo.

  • Giảm trọng lượng

    Trong kết cấu nhẹ, mỗi gram đều có liên quan. Khác với các khớp nối thông thường, có thể sử dụng vít rất ngắn và đường kính nhỏ.

Phương pháp và nguyên lý

Sản phẩm đặc biệt thích hợp cho vật liệu nhiệt dẻo

EJOT DELTA PT® là sự phát triển mở rộng của vít PT và là kết quả của nhiều năm kinh nghiệm thực tế với nhựa nhiệt dẻo ghép nối. Là một kết nối mạnh mẽ, sản phẩm đảm bảo hiệu suất cao nhất ngay cả trong các điều kiện triển khai khắc nghiệt.

Hình dạng ren đặc biệt là kết quả của quá trình phân tích kỹ lưỡng sự dịch chuyển của vật liệu khi tạo ren. Hình dạng đảm bảo dòng vật liệu nhựa biến dạng tối ưu và cuối cùng là mối nối đáng tin cậy và chắc chắn.  Biến thể đặc biệt của EJOT DELTA PT P® được làm bằng nhựa hiệu suất cao (và do đó phù hợp với các mối nối vít có ren nhẹ và cách điện hoặc cách nhiệt trong nhựa nhiệt dẻo tiêu chuẩn). Biến thể đặc biệt của EJOT DELTA PT DS đã được phát triển đặc biệt cho nhựa nhiệt rắn, loại nhựa có yêu cầu đặc biệt về mối nối vít trực tiếp do độ cứng và giòn của chúng.

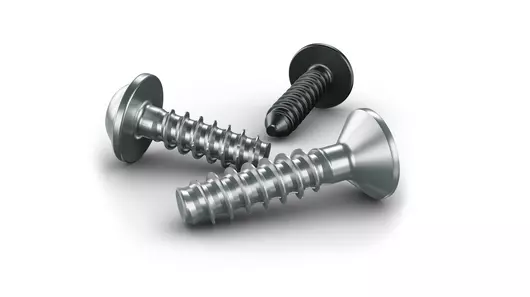

Hình ảnh ba biến thể sản phẩm của EJOT DELTA PT®
EJOT DELTA PT® ba biến thể sản phẩm
Chức năng của EJOT DELTA PT®

Hình dạng EJOT DELTA PT®

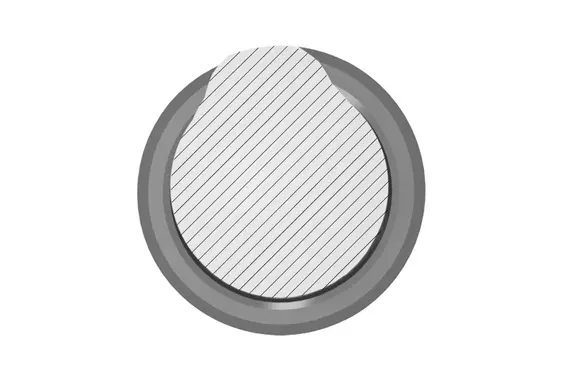

  • Tiết diện lõi của vít EJOT DELTA PT®

    Tiết diện lõi của EJOT DELTA PT®

    Độ bền kéo và độ bền xoắn cao do tiết diện lõi lớn.

  • Cạnh ren của vít EJOT DELTA PT® bằng vật liệu đai ốc tạo hình

    • Dòng nhựa biến dạng tối ưu
    • Khả năng tự khóa cao để tránh nới lỏng
    • Ren chồng lên nhau ngay cả khi khoảng tiếp xúc ren ngắn
    • Dòng vật liệu ít gây hư hại

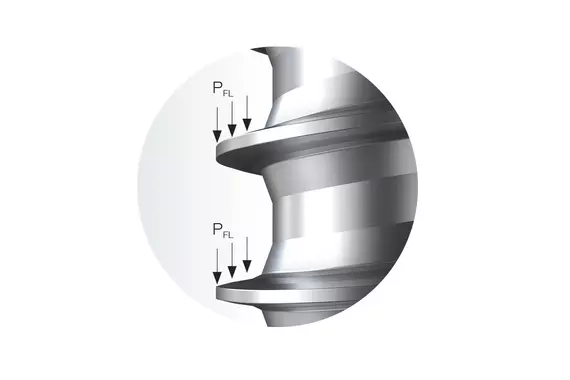

  • Chi tiết cạnh ren của vít EJOT DELTA PT®

    • Hình dạng ren thích hợp cho chi tiết nhựa
    • Tỷ lệ cân bằng của lực tải trước với áp suất bề mặt
    • Có thể có lực tải trước và lực siết cao
    • Khả năng tự khóa cao bằng bước ren thích hợp cho chi tiết nhựa
    • Độ chồng chéo cạnh lớn làm giảm áp suất bề mặt (PFL). Do đó, ứng suất giảm trong polyme vẫn ở mức thấp và lực tải trước còn lại của khớp nối được tối đa hóa.

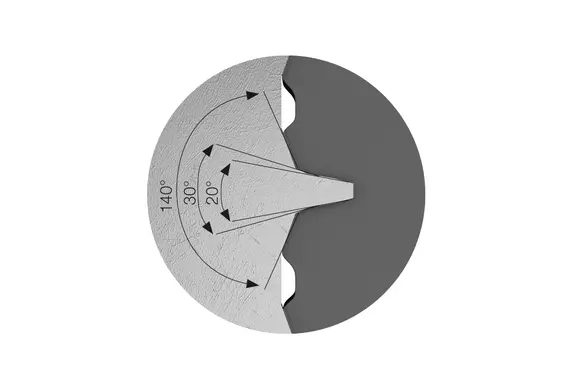

  • Tiết diện hình học cạnh ren của vít EJOT DELTA PT®

    • Giãn nở hướng tâm tối thiểu thông qua góc cạnh 20°/30°
    • Góc chuyển tiếp 140° từ răng ren sang đường kính lõi dẫn đến độ cứng uốn cao trong răng ren.
    • Có thể thiết kế ống thành mỏng. Điều này có nghĩa là bạn tiết kiệm vật liệu và thực hiện các kết cấu nhẹ. Ít chu kỳ ép phun hơn là cách tối ưu hóa quy trình bổ sung.

Tìm giải pháp phù hợp cho ứng dụng của bạn

Các loại sản phẩm EJOT DELTA PT®

  • cho nhựa nhiệt dẻo

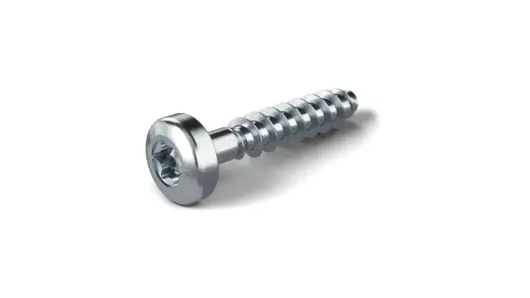

    EJOT DELTA PT® cho nhựa nhiệt dẻo

    Thiết kế của ống bắt vít kết hợp với bộ phận kẹp có ảnh hưởng quan trọng đến độ bền của mối nối vít. EJOT DELTA PT® đã được phát triển đặc biệt để ghép nối trực tiếp nhựa nhiệt dẻo.
    Sự kết hợp của bước ren đặc biệt và góc cạnh tạo hình tạo ra mối nối đặc biệt hiệu quả.

  • cho nhựa nhiệt rắn

    EJOT DELTA PT® DS cho nhựa nhiệt rắn

    Vít EJOT DELTA PT(R) tạo ra mối nối đáng tin cậy để ghép nối trực tiếp chi tiết nhựa. Một số công trình yêu cầu nhựa nhiệt rắn, do độ cứng và độ giòn của nhựa, áp dụng các yêu cầu đặc biệt đối với ghép nối trực tiếp.

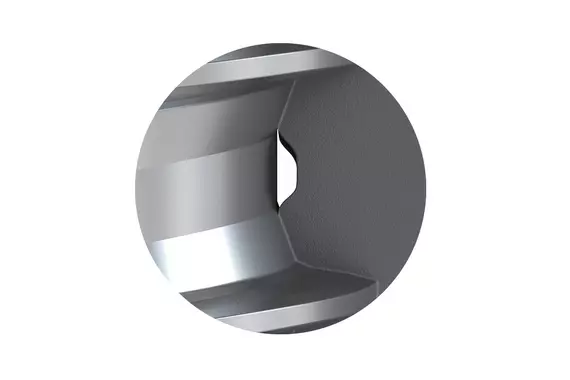

    Các cạnh ren điều chỉnh là cần thiết để ghép nối trực tiếp vào các vật liệu đặc biệt khắt khe này. Vít EJOT DELTA PT® DS có các rãnh đặc biệt trên dạng ren EJOT DELTA PT® đã được chứng minh, hỗ trợ đáng kể cho quá trình cắt trong ren đai ốc.

  • cho nhựa nhiệt dẻo tiêu chuẩn

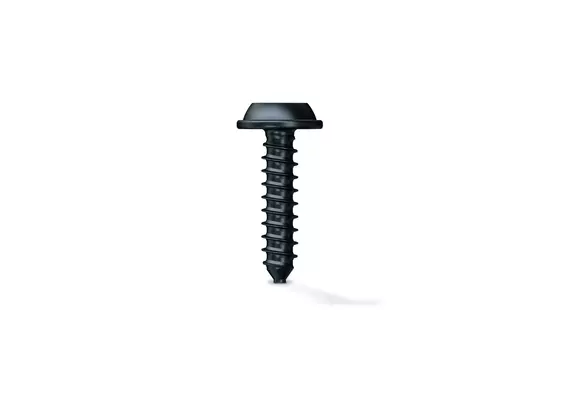

    EJOT DELTA PT® P cho nhựa nhiệt dẻo tiêu chuẩn

    Khi thiết kế các chi tiết để ghép nối trực tiếp nhựa nhiệt dẻo bằng vít thép, thường xảy ra tình huống là độ bền của vật liệu phôi thấp hơn đáng kể so với độ bền của vật liệu vít. Đây là trường hợp đặc biệt với nhựa nhiệt dẻo tiêu chuẩn.
    Do đó, vít EJOT DELTA PT® P được làm bằng nhựa hiệu suất cao PPA GF50 giống như vật liệu vít. Điều này cho phép ghép nối tự ren trong nhựa nhiệt dẻo tiêu chuẩn. Do đó, có thể thực hiện mối nối ren nhẹ và cách điện hoặc cách nhiệt.

Thông tin chi tiết

Tải xuống

Bạn có quan tâm đến EJOT DELTA PT®? Vui lòng tải thêm thông tin tại đây.

Tìm giải pháp phù hợp cho ngành nghề của bạn

Ứng dụng ngành

Böllhoff luôn có giải pháp ghép nối tùy chỉnh phù hợp cho mọi ngành nghề, cho dù là đường bộ, đường không, đất liền hay trên biển.
