DIN a normované diely

Matice bez poistnej funkcie

Univerzálne: naše matice ponúkajú správne riešenie pre širokú škálu aplikácií.

Matice – protikus skrutiek v skrutkovom spoji

Spoje skrutka – matica patria medzi rozoberateľné metódy spájania. V závislosti od prístupnosti alebo montážnej techniky sa dá matica počas skrutkovania poistiť protimaticou alebo priamo utiahnuť pomocou nástroja. Tento spoj sa dá opäť uvoľniť otáčaním v opačnom smere.

Metóda a princíp

Prehľad matíc bez poistnej funkcie

Princíp funkcie

Vnútorný závit matice vytvára pri uťahovaní tvarový a silový styk.

Materiál

Matice sa dodávajú v rôznych materiáloch. Okrem ocele s rôznou pevnosťou sú na výber aj materiály ako ušľachtilá oceľ A2 a A4, plast a mosadz.

Povrchy

Naše produkty môžu mať rôznu povrchovú úpravu – v závislosti od požiadaviek a aplikácie. Radi vám individuálne poradíme s výberom správneho systému povrchovej úpravy.

Štandardne ponúkame nasledujúce povrchy:

Bez povrchovej úpravy
Pozinkovaný
Pasivovaný v hrubej vrstve (žiarový zinok)
ZnNi
Lamelový zinok

Nájdite to správne riešenie pre vašu aplikáciu

Typy matíc bez poistnej funkcie

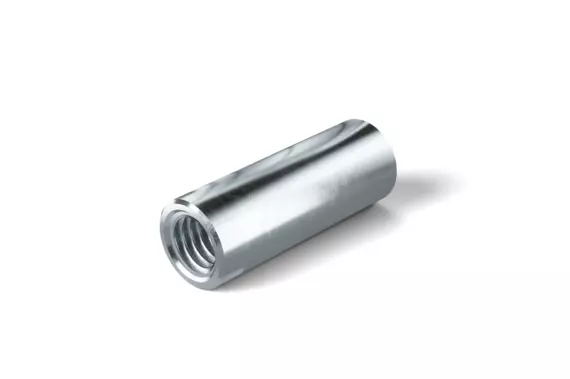

Dlhé matice
Dlhé matice sa vďaka svojmu dlhému telu môžu používať na spájanie rôznych prvkov, napríklad závitových tyčí.

Normy

B 50400

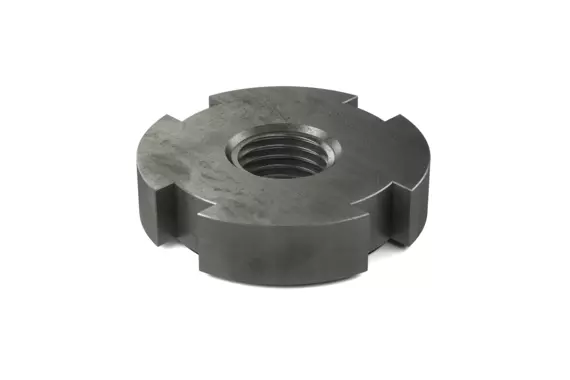

Valcové matice so zárezmi
Valcové matice so zárezmi sa používajú na axiálne zoskrutkovanie spojov hriadeľ – náboj. Na tento účel sa naskrutkujú na hriadeľ pomocou špeciálneho nástroja (hákový kľúč alebo kľúč na valcové matice so zárezmi), aby sa zafixoval náboj na svojom mieste. Strate spôsobenej uvoľnením valcových matíc so zárezmi sa dá zabrániť použitím poistných podložiek.

Normy

DIN 1804

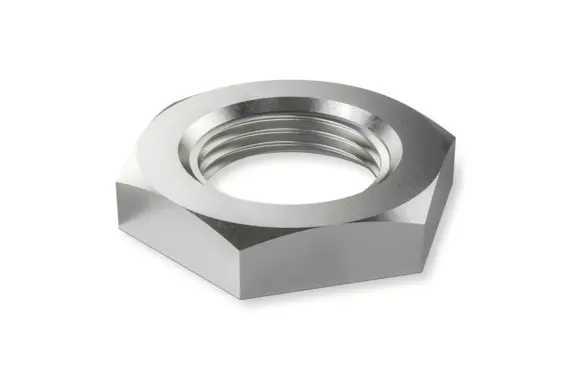

Rúrkové matice
Rúrkové matice sú šesťhranné matice skosené len na jednej strane. Nazývajú sa tak preto, lebo sa často používajú na naskrutkovanie na závity kovových rúrok. Vzhľadom na ich nízku celkovú výšku možno predpokladať zníženú zaťažiteľnosť. Preto sa rúrkové matice zvyčajne používajú v skrutkových spojoch, ktoré nie sú silno predpínané.

Normy

DIN 431

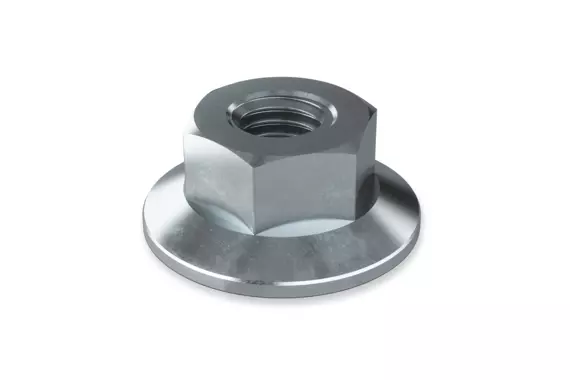

Matice s podložkou
Matice s podložkou predstavujú symbiózu matice a podložky. Zväčšený vonkajší priemer znižuje plošný tlak a môže tiež znížiť počet dielov.

Normy

B 53010

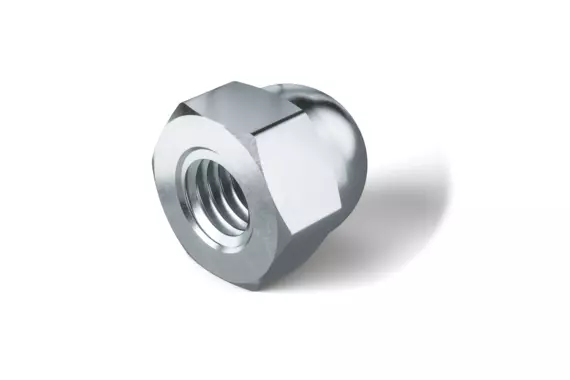

Šesťhranné uzavreté matice
Uzavreté matice sú uzavreté z jednej strany a končia tam „klobúčikom“, resp. zvnútra v závite so slepým otvorom. Skrutkový spoj je tak chránený pred nečistotami a vodou z oboch strán. Okrem estetických aspektov zabraňujú uzavreté matice vyčnievaniu ostrých hrán závitov a prispievajú tak k bezpečnosti pri práci.

Normy

DIN 917

DIN 1587

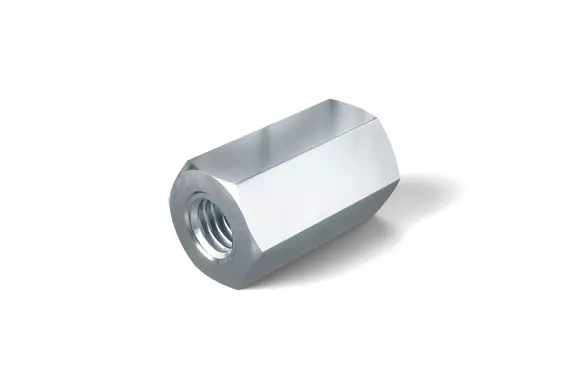

Šesťhranné spojovacie matice
Šesťhranné spojovacie matice sa svojou funkciou podobajú iným dlhým maticiam, pretože môžu fungovať ako spojovací článok medzi dvoma svorníkmi. Ich tvar tiež umožňuje naskrutkovanie na maticu, takže sa môžu používať aj na pevné spoje.

Normy

B 6334

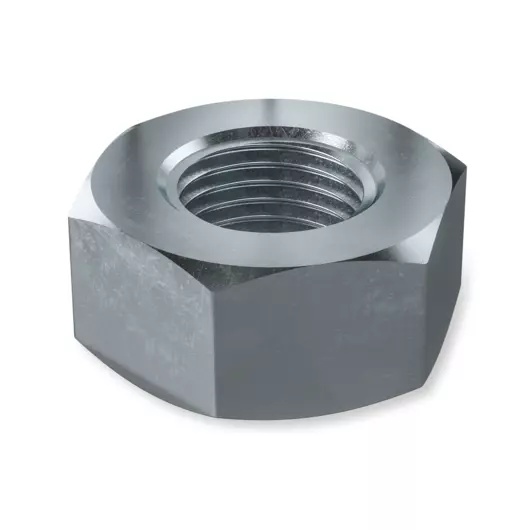

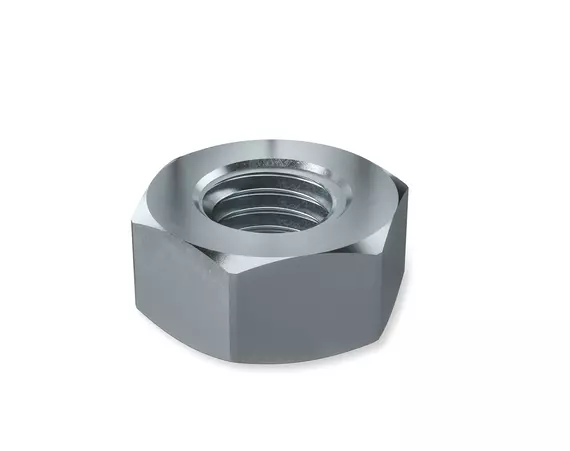

Šesťhranné matice
Šesťhranné matice sa naskrutkujú na závit, aby vytvorili skrutkový spoj. Šesťhran umožňuje montáž pomocou otvoreného kľúča aj na ťažko prístupných miestach. Je možné variabilné ovládanie. Vďaka svojmu praktickému tvaru a jednoduchému použitiu patria medzi najobľúbenejšie spojovacie prvky.

Normy

DIN 439 podobná ISO 4035

DIN 934 podobná ISO 4032

DIN 936

ISO 4032 podobná DIN 934

DIN 6330

DIN 6331

DIN 6923 podobná EN 1661

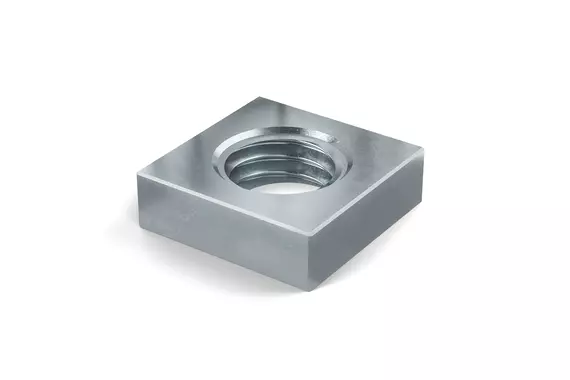

Štvorhranné matice
Štvorhranné matice majú rovnakú funkciu ako šesťhranné matice s výnimkou odlišného záberu sily. Štvorcový tvar umožňuje ich zaskrutkovanie rukou alebo použitie ako vkladacej matice, pretože táto geometria sa dá oveľa ľahšie začleniť do konštrukčných dielov.

Normy

DIN 557

DIN 562
