Piezas DIN y normalizadas

Arandelas planas

Ofrecemos la arandela adecuada para cada aplicación.

Reparto de fuerzas

Las arandelas reparten la fuerza de pretensado en las uniones atornilladas sobre una superficie mayor

Además de las arandelas simples, existen numerosos tipos especiales (por ejemplo, cónicas o con lengüetas). Nuestra gama también incluye anillos de ajuste, juntas de estanqueidad, arandelas de gran diámetro y arandelas de seguridad.

Método y principio

Descripción de arandelas planas

Principio de funcionamiento

El reparto de la fuerza de pretensado sobre una superficie mayor reduce la presión ejercida sobre las superficies de contacto de la unión, lo cual reduce los fenómenos de deformación y deslizamiento. Las arandelas protegen las superficies sensibles contra los daños mecánicos.

Material

Además del acero de distintas clases de dureza, los materiales disponibles son el acero inoxidable, el plástico, el aluminio y el latón. Debe prestarse atención al uso de arandelas de la dureza adecuada, especialmente cuando se utilicen tornillos de alta resistencia.

Superficies

Nuestros productos pueden someterse a diferentes tratamientos superficiales en función de los requisitos y la aplicación. Estaremos encantados de ofrecerle asesoramiento personalizado sobre el sistema de tratamiento idóneo.

Ofrecemos los siguientes tratamientos superficiales estándares:

Sin tratamiento superficial
Chapado en zinc (estándar del sector)
VZD (chapado en níquel con pasivado de gran espesor)
Galvanizado estándar ISO
Zinc-níquel
Cincado

Encuentre la solución adecuada para su aplicación

Modelos de arandelas planas

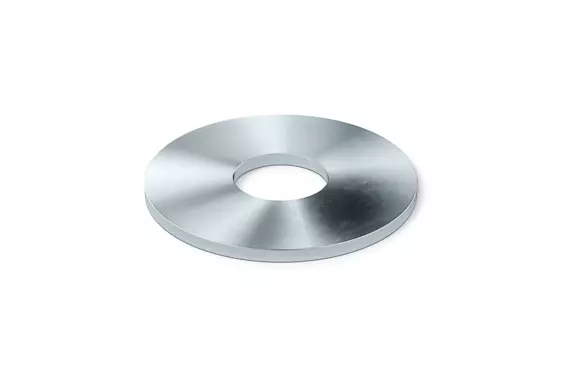

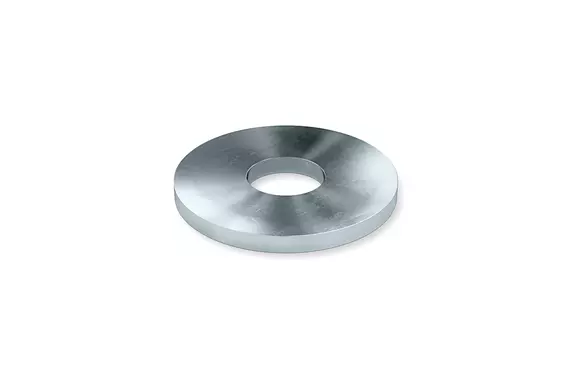

Arandelas de gran diámetro
Las arandelas de gran diámetro tienen un diámetro exterior muy grande.
Esto reparte la fuerza de pretensado sobre una superficie notablemente mayor. Estos componentes se utilizan en materiales blandos o grandes agujeros pasantes.

Normas

B 9022

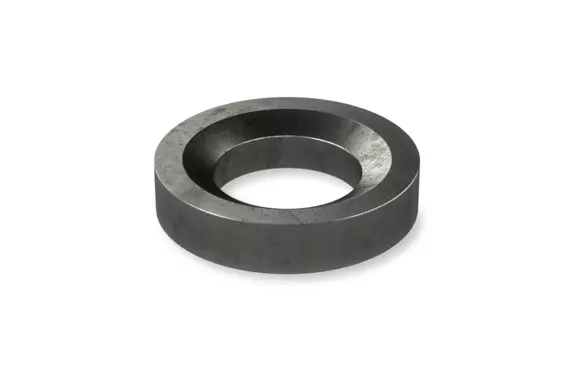

Copas cónicas
Las copas cónicas pueden utilizarse en combinación con arandelas esféricas para compensar los errores angulares entre los ejes de los tornillos y las superficies de las piezas de sujeción.
Cuando se utilizan individualmente, la forma esférica debe coincidir con el otro lado de la unión (por ejemplo, con una tuerca de collarín).

Normas

DIN 6319 D

DIN 6319 G

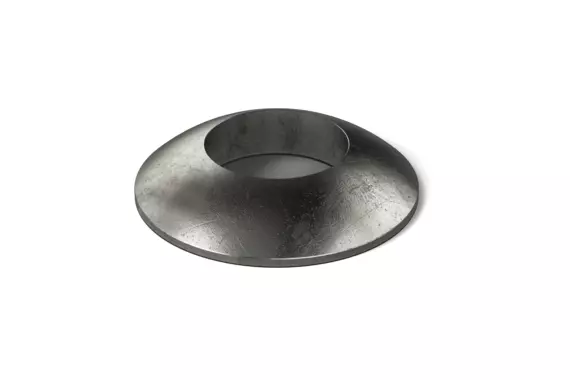

Arandelas esféricas
Las arandelas esféricas pueden utilizarse en combinación con copas cónicas para compensar los errores angulares entre los ejes de los tornillos y las superficies de las piezas de sujeción.
Cuando se utilizan individualmente, la forma esférica debe coincidir con el otro lado de la unión (por ejemplo, con un cono en la fijación).

Normas

DIN 6319 C

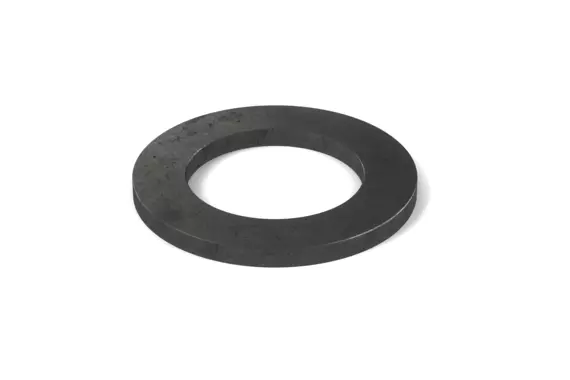

Anillos de ajuste
Una combinación de anillos de ajuste con las dimensiones adecuadas permite compensar el juego axial no deseado. Para ello, disponemos de anillos de ajuste en espesores escalonados minuciosamente.

Normas

DIN 988

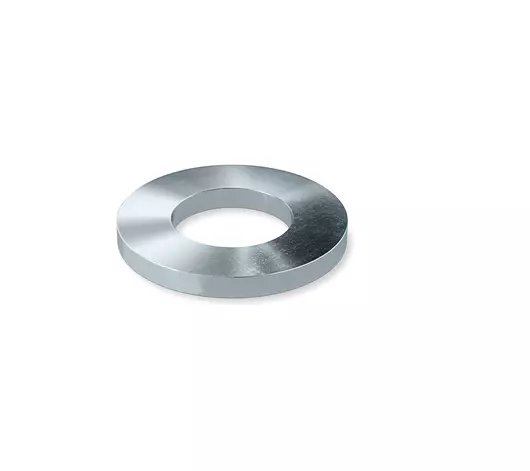

Arandelas
Las arandelas reparten las fuerzas sobre una superficie mayor, lo que reduce la presión ejercida sobre las superficies de contacto de una unión. Al mismo tiempo, también protege la superficie del componente, ya que solo se produce un movimiento relativo entre el elemento de fijación y el componente en la unión entre la arandela y el elemento de fijación.

Normas

DIN 125 A similar a ISO 7089/7090

DIN 125 B similar a ISO 7089/7090

DIN 126 similar a ISO 7091

DIN 1052

DIN 1440 similar a ISO 8738

DIN 1441

DIN 432

DIN 433 similar a ISO 7092

DIN 440 R similar a ISO 7094

DIN 440 V similar a ISO 7094

DIN 463

DIN 6340

DIN 7349

DIN 9021 similar a ISO 7093

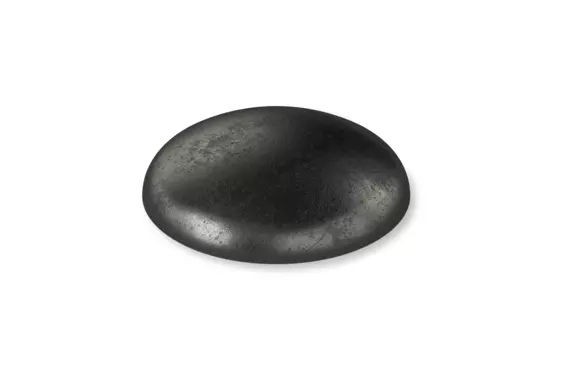

Arandelas de estanqueidad
Las arandelas de estanqueidad se introducen en agujeros para crear un sello. En realidad no son componentes de fijación. Las arandelas de estanqueidad también se denominan tapones de estanqueidad.

Normas

DIN 470
