Sistemi di rivettatura autoperforante per giunzioni perfette

Sistemi di rivettatura autoperforante RIVSET®

Unire i materiali con sicurezza e grande stabilità

Consente di realizzare giunzioni meccaniche ad alta resistenza fra materiali dello stesso tipo o combinazioni di materiali. È possibile realizzare anche assemblaggi multistrato.

Punti di forza

Vantaggi dei sistemi di rivettatura autoperforante RIVSET®

Sistema di assemblaggio a freddo

La zona di giunzione non viene riscaldata, per cui non si verifica alcuna deformazione del componente.
Soluzioni su misura per i clienti

I sistemi di rivettatura autoperforante RIVSET® sono configurabili in modo flessibile per soddisfare le vostre esigenze.
Facili da integrare

I sistemi di rivettatura autoperforante RIVSET® sono facilmente integrabili in linee di produzione già esistenti.

Procedimento e principio

Configurazione RIVSET®

Il sistema di rivettatura autoperforante RIVSET® comprende sistemi manuali e sistemi di produzione completamente automatica. I nostri sistemi sono allestiti per diversi ambiti di applicazione e possono essere adattati a specifici ambienti di produzione. I diversi componenti di sistema – modulo di alimentazione, alimentazione dei rivetti, utensile, pannello di comando e display – possono essere disposti liberamente. È l'utilizzo dei componenti a determinare il sistema.

Rivetti autoperforanti RIVSET® Processo di posa

Siamo al tuo fianco

Hai domande o un progetto da realizzare?

Se hai bisogno di maggiori informazioni clicca qui!

Contattaci

Trova la soluzione più adatta per la tua applicazione

Sistemi di posa RIVSET®

RIVSET® Portable C
Vantaggi

Ciclo di regolazione definito

Impostazione precisa della pressione sul display

Controllo digitale della pressione

Alimentazione a batteria

Le testine di rivettatura autoforanti possono essere sostituite direttamente sul posto.

Portable C è disponibile in due versioni: una con alimentazione a nastro per rivetti semitubolari e l’altra con punzone magnetico per inserire un singolo rivetto semitubolare.
Le testine di rivettatura autoforanti possono essere sostituite direttamente sul posto.

L’unità di base è anche adatta per il WELTAC® processing.
Vai al nostro manuale d’uso di RIVSET® Portable C
RIVSET® Classic
Caratteristiche

Guida dei rivetti e testa di regolazione compatte per un accesso ottimale al giunto

A scelta: manipolazione del pezzo o dell'utensile di posa

Alimentazione manuale di rivetti in bande di plastica oppure sciolti

Costruzione meccanica robusta e resistente per una lunga durata dei componenti della testa di regolazione soggetti al carico

Maneggevole

Sistema robusto e flessibile per rivetti autoperforanti

Funzionamento semplice e manuale dell'attrezzatura di regolazione

Forze di rivettatura regolabili manualmente

Versione per la produzione di cartelli stradali opzionale
RIVSET® Automation EH
Gli utensili di posa RIVSET® Automation EH e i relativi componenti sono modulari e possono essere configurati per i rivetti RIVSET® SKR e RIVSET® HDX.

Caratteristiche

Design modulare dei componenti

Configurazione hardware decentralizzata con controllo centralizzato dei singoli moduli tramite sistema BUS

Velocità: tempi di processo ottimizzati di ≤ 1,5 secondi / rivetto (a seconda dell'utensile di posa)

Disponibilità stabile della macchina > 99,5%

Forza di preserraggio regolata tramite molle

Funzione del settimo asse inclusa nel sistema di controllo

Visualizzazione multipla da 1 a 5 apparecchi

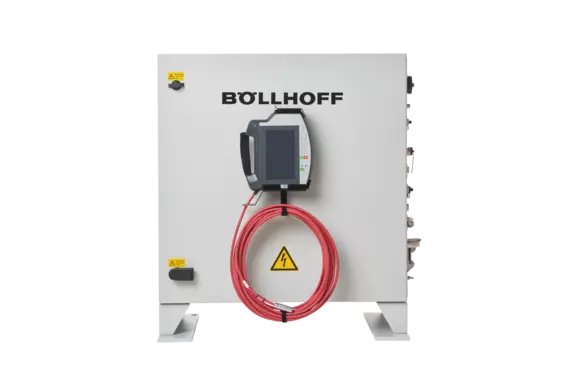

RIVSET® Automation E
Funzionale e flessibile durante l’uso: la massima versatilità e la minima necessità di manutenzione lo rendono un sistema ideale per la produzione.

Caratteristiche

Smart: design modulare e completo

Veloce: configurazione plug and play

Flessibile: accesso remoto al software di controllo

Potente: CPU ad alte prestazioni

Plug and play: pannello mobile per utilizzare più di un'unità di controllo durante il funzionamento

Aree di applicazione

Produzione su larga scala con la massima flessibilità di pianificazione

Moduli opzionali

Moduli per RIVSET® Automation

Sostitutori di matrici
Caratteristiche

Accoglie fino a otto matrici

Cambio matrice in circa 6,0 s

Identificazione della matrice nella posizione di rimozione

Assegnazione dell'ID della matrice per ogni punto di giunzione

Bloccaggio della matrice nel relativo supporto dell'utensile di posa

Sensore a telecamera per l'identificazione automatica della matrice attraverso la codifica del codolo

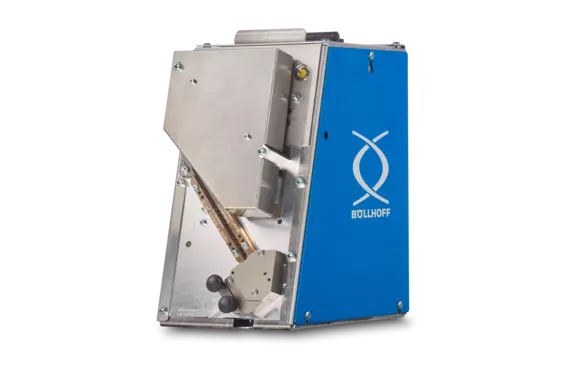

Alimentazione del caricatore
Caratteristiche

È composto da una stazione di carico e un porta-caricatore sull'utensile di posa

Possono essere lavorate fino a otto lunghezze di rivetti diverse in un unico caricatore

Fino a 49 rivetti per caricatore

Cambio rapido del caricatore in circa 4,0 s
La nuova generazione di telai a C
Caratteristiche

Il processo di progettazione delle rivettatrici, sia per le nuove versioni che per le modifiche, è stato ridotto sensibilmente.

I nuovi telai a C hanno un peso medio inferiore del 20% a vantaggio di un design compatto.

L'apertura quasi parallela del telaio a C permette una migliore qualità di connessione.

Le rivettatrici possono essere configurate dall'utente stesso.
