德标件和标准件

平垫圈

我们针对各种应用提供合适解决方案：

产品类型 下载

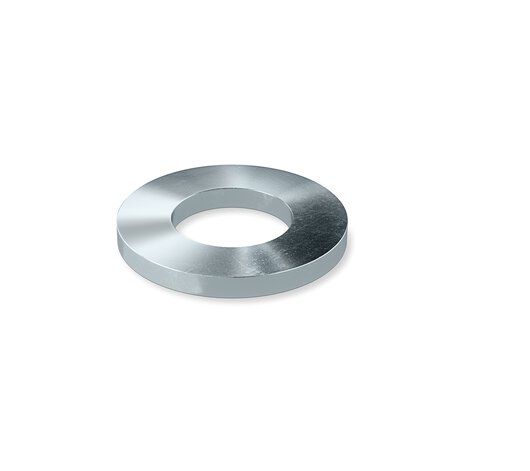

平垫圈——DIN 125a

分布受力

平垫圈可将螺纹连接产生的预紧力分布到较大范围内。

除了普通垫圈外，还有许多特殊类型的垫圈，如锥形垫圈或凸缘垫圈。我们的系列产品还包括间隙垫片、密封圈、保护垫圈和锁紧垫圈。

方法和原理

平垫圈概述

工作原理

将预紧力分布到较大范围内，可减小施加在连接接触面上的压力，进而减少变形和蠕变现象。垫圈保护敏感表面免受 机械损伤。

材质

可选择不同硬度等级的钢，以及不锈钢、塑料、铝和黄铜等材质。必须小心使用硬度合适的垫圈，特别是在使用高强度螺钉时。

表面

根据不同的需求和应用，我们的产品可以进行不同的表面处理。我们非常乐意为您提供合适涂层系统的个性化建议。

我们一般提供以下几种表面：

  • 未经处理表面
  • 镀锌表面（行业标准）
  • 厚膜钝化表面（镀锌厚膜钝化）
  • ISO标准镀锌表面
  • 锌镍表面
  • 锌片表面

针对不同应用提供合适解决方案

平垫圈类型

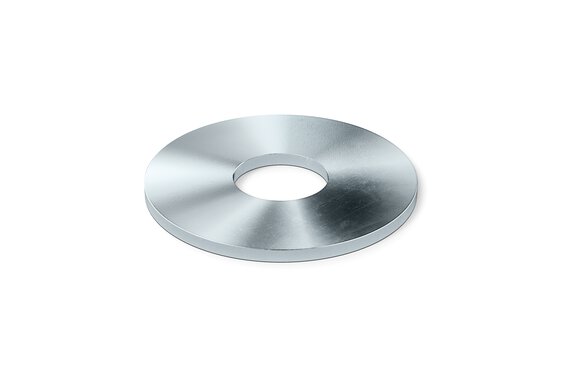

  • 保护垫圈

    保护垫圈的外径大。
    这样就可将预紧力分布到较大范围内。此类垫圈可用于软质材料或大通孔。

    标准

    • B 9022

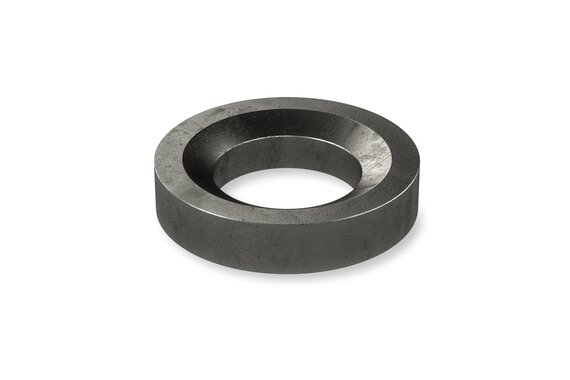

  • 锥形杯

    锥形杯可与球形垫圈组合使用，补偿螺杆轴与夹紧件表面之间的角误差。
    单独使用时，球形必须与连接的另一侧相匹配（例如，与凸缘螺母相匹配）。



    标准

    • DIN 6319 D
    • DIN 6319 G

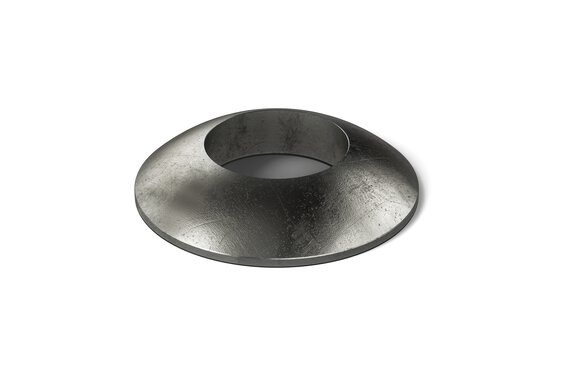

  • 球形垫圈

    球形垫圈可与锥形杯组合使用，补偿螺杆轴与夹紧件表面之间的角误差。
    单独使用时，球形必须与连接的另一侧相匹配（例如，与紧固件上的锥体相匹配）。

    标准

    • DIN 6319 C

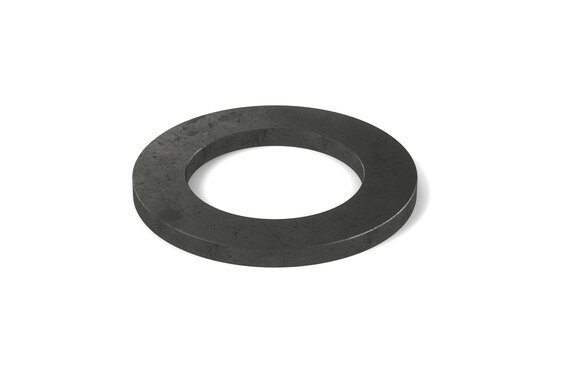

  • 间隙垫片

    适当尺寸的间隙垫片组合可补偿不必要的轴向间隙。为此，间隙垫片有多种小幅度渐变厚度可供选择。

    标准

    • DIN 988

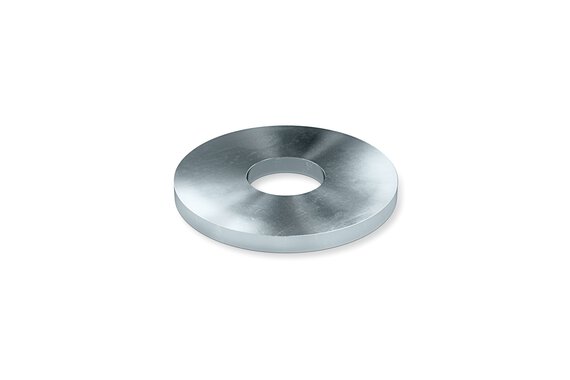

  • 垫圈

    垫圈可将力分布到较大范围内，可减小施加在连接接触面上的压力。同时，由于紧固件和部件之间的相对运动只发生在垫圈和紧固件的连接位置，因而垫圈可保护部件表面。

    标准

    • DIN 125 ，与ISO 7089/7090相似
    • DIN 125 B，与ISO 7089/7090相似
    • DIN 126，与ISO 7091相似
    • DIN 1052
    • DIN 1440，与ISO 8738相似
    • DIN 1441
    • DIN 432
    • DIN 433，与ISO 7092相似
    • DIN 440 R，与ISO 7094相似
    • DIN 440 V，与ISO 7094相似
    • DIN 463
    • DIN 6340
    • DIN 7349
    • DIN 9021，与ISO 7093相似

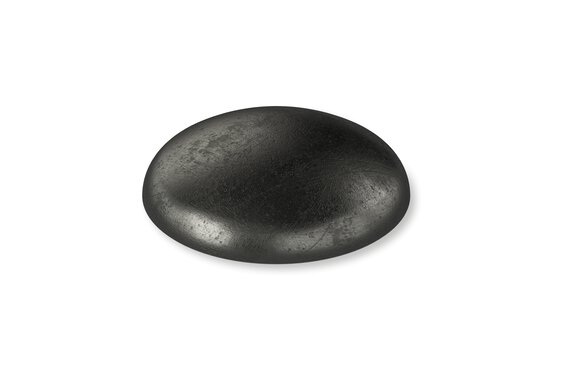

  • 密封垫圈

    密封垫圈可压入孔中，形成密封，事实上并不属于紧固件。密封垫圈也叫密封盖。

    标准

    • DIN 470
