Rebitagem

RIVQUICK®

Ferramentas para instalação de rebites de repuxo

RIVQUICK® P2000 Ferramenta de rebitagem hidráulica/pneumática – adequada para produção em pequena e em grande escala

Rebitagem

Para unir componentes com acesso unilateral

Para um processamento ideal, oferecemos várias opções de instalação – de manual a automatizado.

Método e princípio

A tecnologia de rebites de repuxo RIVQUICK®

 Os rebites de repuxo são altamente recomendados para uniões nas quais a aplicação é acessível apenas de um lado. Os rebites são instalados usando uma ferramenta de rebitagem. O rebite é encaixado no furo da peça de aplicação. Tracionando o mandril, o mesmo se desloca no comprimento do corpo do rebite, aumentando o diametro oposto do mesmo até o ponto de ruptura do mandril predeterminado. A corpo do rebite permanece na união das peças enquanto o mandril é eliminado.

RIVQUICK® – Rebites cegos standard
RIVQUICK® rebites standard

Instruções de funcionamento

Fórum técnico

Está à procura do manual de instruções de operação de uma ferramenta específica ou quer saber como fazer a manutenção da sua máquina? Todas as informações necessárias estão disponíveis no nosso Fórum Tecnico.

Para as nossas instruções de operação RIVQUICK®

Encontre a solução certa para a sua aplicação

Ferramentas de instalação RIVQUICK®

Encontre a ferramenta de configuração certa para você.

  • RIVQUICK® BRS 10



    Propriedades

    • Adequado para as seguintes dimensões
      • Alumínio: Ø 3,0 mm a Ø 6,4 mm
      • Aço galvanizado: Ø 3,0 mm a Ø 6,4 mm
      • Aço inoxidável: Ø 3,0 mm a Ø 6,0 mm
    • Peso: 1.900 g
  • RIVQUICK® BRS 20



    Propriedades



    • Adequado para as seguintes dimensões
      • Alumínio: Ø 2,4 mm a Ø 6,4 mm
      • Aço galvanizado: Ø 2,4 mm a Ø 6,4 mm
      • Aço inoxidável: Ø 2,4 mm a Ø 6,0 mm
    • Peso: 2.000 g
  • RIVQUICK® P1000



    Propriedades



    • Recipiente de recolhimento de mandril de rebite removível
    • Sistema de vácuo que impede que o rebite caia em posições verticais
    • Válvula de segurança para interromper a alimentação de ar



    Dados técnicos



    • Pressão de instalação: 7.300 N
    • Curso de rebitagem: 17 mm
    • Peso: 1.250 g
  • RIVQUICK® P2000



    Propriedades



    • Recipiente de recolha de mandril de rebite removível
    • Sistema de vácuo que impede que o rebite caia em posições verticais
    • Válvula de segurança para interromper a alimentação de ar



    Dados técnicos



    • Pressão de instalação: 12.500 N
    • Curso de rebitagem: 21 mm
    • Peso: 1.650 g
  • RIVQUICK® P3000



    Propriedades



    • Recipiente de recolhimento de mandril removível
    • Sistema de vácuo que impede que o rebite caia em posições verticais
    • Válvula de segurança para interromper a alimentação de ar
    • Também adequado para rebites estruturais



    Dados técnicos



    • Pressão de instalação: 16.000 N
    • Curso de rebitagem: 25 mm
    • Peso: 1.800 g
  • RIVQUICK® B2000



    Propriedades



    • Recipiente de recolhimento de mandril removível
    • Bateria de íons de lítio adicional



    Dados técnicos



    • Pressão de instalação: 10.000 N
    • Curso de rebitagem: 20 mm
    • Peso: 2.000 g
  • RIVQUICK® B3000



    Propriedades



    • Recipiente de recolhimento de mandril removível
    • Bateria de íons de lítio adicional
    • Também adequado para rebites estruturais



    Dados técnicos



    • Força da instalação: 18.700 N
    • Curso de rebitagem: 27 mm
    • Peso: 2.100 g

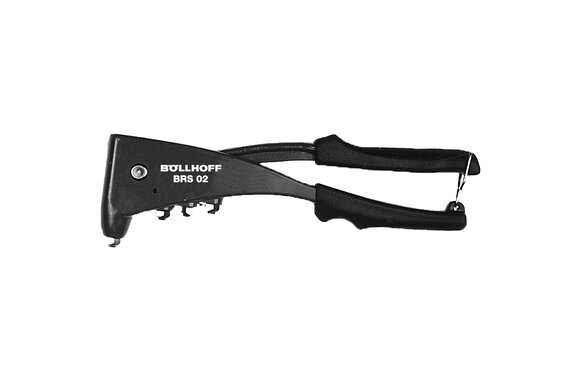

  • RIVQUICK® BRS 02



    Adequado para as seguintes dimensões

    • Alumínio: Ø 2,4 mm a Ø 5,0 mm
    • Aço galvanizado: Ø 2,4 mm a Ø 5,0 mm
    • Aço inoxidável: Ø 2,4 mm a Ø 3,2 mm

    Peso: 540 g



Informações e muito mais

Downloads

Tem interesse no RIVQUICK®? Faça o download de mais informações aqui.
